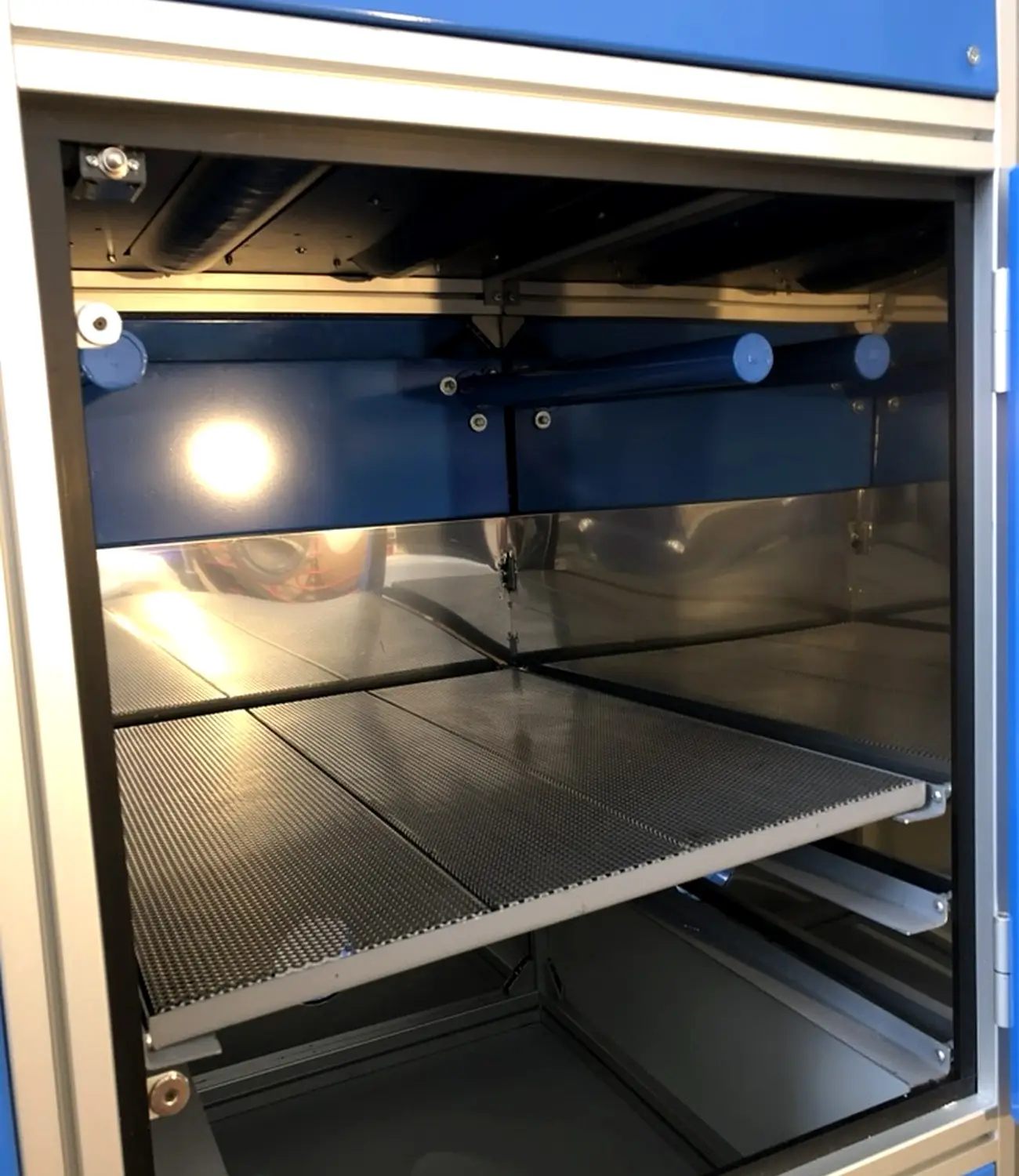

Sottosistema UV integrato in una macchina industriale
Per costruttori di macchine e integratori (OEM)

UV, UV LED e IR progettati dentro la tua macchina.

Collaboriamo con l'ufficio tecnico del costruttore per definire sorgente, gruppo di trattamento, alimentazione, aria, quadro e interfacce. Il confine di fornitura e le prove vengono concordati sul progetto, dal componente al sottosistema completo.

Che cosa vuoi affidare a Electro Tecnology?

Il progetto può riguardare un gruppo UV oppure un sottosistema con alimentazione, raffreddamento, quadro e interfacce. Indica il tuo ruolo, lo spazio disponibile e chi realizza controllo e montaggio: il confine si concorda nella proposta.

Tre punti di partenza

La domanda non è soltanto quale lampada scegliere.

01 · Nuova macchina

Lo spazio è già definito?

Studiamo area utile, distanza, accesso, schermature e percorso del prodotto prima di fissare corpi lampada e quadro.

02 · Nuovo processo

La formulazione è disponibile?

Spettro, dose, temperatura e velocità si dimensionano con il prodotto e il fornitore della formulazione. Un gruppo validato altrove richiede una nuova prova.

03 · Piattaforma esistente

La macchina deve evolvere?

Rileviamo interfacce attuali e vincoli di retrofit: potenza, raffreddamento, aspirazione, segnali e logica di sicurezza.

Componenti reali · Integrazione

Corpi lampada, quadro e aspirazione sono parti di un sistema.

Preparazione di una macchina alla consegna

La fotografia documenta gruppi lampada e aspirazione all'interno della struttura, protetti durante la preparazione alla spedizione. Mostra l'integrazione fisica; non attribuisce alla foto risultati di polimerizzazione o prestazioni di una formulazione.

Prova tecnica trasferibile: le stesse famiglie di componenti, quadri e modalità di lavoro possono essere adattate a più settori. Applicazione, sorgente e dimensionamento restano specifici della macchina e del prodotto.

Gruppi lampada e aspirazione protetti dentro la struttura di una macchina in preparazione alla spedizione
Gruppi integrati nella struttura e protetti per la spedizione.
Corpo lampada UV e riflettore industriale
Ottica e corpo lampada: geometria e accesso cambiano con la macchina.

Chi decide che cosa

Il costruttore presidia macchina, prodotto e responsabilità complessive. Electro Tecnology definisce il proprio sottosistema e le interfacce concordate, collaborando alle prove previste nel progetto.

Scelta del processo

UV e IR possono occupare fasi diverse della linea.

TecnologiaQuando valutarlaChe cosa verificare
Lampada UV a scaricaFotopolimerizzazione con sorgente e spettro coerenti con resina, inchiostro o vernice.Formulazione, riflettore, banda utile, irradiamento sulle zone difficili, termica e alimentazione.
UV LEDProcessi fotoreattivi compatibili con le lunghezze d'onda disponibili; pinning o polimerizzazione finale secondo formulazione.Spettro del fotoiniziatore, irradianza e dose sul pezzo, raffreddamento, copertura e controllo.
IRApporto termico quando occorre riscaldare o asciugare una fase, per esempio un rivestimento all'acqua prima di un eventuale UV.Assorbimento, temperatura ammessa dal supporto, tempo, uniformità, flussi d'aria e sequenza di linea.

IR e UV hanno funzioni diverse. L'IR non sostituisce la fotoreazione di una formulazione UV e una lampada UV non è automaticamente un essiccatore per acqua o solvente.

Interfacce OEM

Ogni confine della fornitura deve essere visibile nel progetto.

Meccanica e percorso

Ingombri, fissaggi, distanza di lavoro, regolazioni, accessi, schermature e ricambio della sorgente vengono confrontati con il CAD e con il prodotto reale.

Potenza e macchina

Alimentazione, protezioni, segnali di ingresso/uscita (I/O), consensi, arresti, controllo macchina (PLC), pannello operatore (HMI), stati, allarmi e protocollo vengono definiti con il costruttore.

Aria e temperatura

Raffreddamento del gruppo e del pezzo, aspirazione e, dove pertinente, gestione di vapori o ozono fanno parte dell'interfaccia impiantistica.

Responsabilità e collaudo

La proposta distingue progettazione, montaggio, cablaggio, software, prove sul prodotto, messa in servizio e documenti da consegnare.

Percorso di sviluppo

Una sequenza che può essere condivisa da due uffici tecnici.

01 · Requisiti

Prodotto, risultato, velocità, geometria e vincoli della macchina.

02 · Architettura

Sorgente, ottica, alimentazione, aria e posizione nel ciclo.

03 · Interfacce

Disegni, utenze, segnali, logiche, consensi e manutenzione.

04 · Prototipo

Campioni e misure quando necessari per ridurre l'incertezza del progetto.

05 · Fornitura

Gruppo, quadro, integrazione e documentazione secondo il perimetro concordato.

06 · Collaudo

Funzioni e risultato sul pezzo in condizioni rappresentative.

Per una prima valutazione

Un layout preliminare è sufficiente per iniziare.

Macchina

  • Schema o CAD degli ingombri, spazio disponibile e punti di fissaggio.
  • Velocità, formato e orientamento del prodotto, utenze e flussi d'aria.
  • PLC/HMI, segnali, arresti, interblocchi e accessi manutentivi.

Processo

  • Materiale, formulazione e schede tecniche disponibili.
  • Zona da trattare, difetto o risultato atteso e criterio di accettazione.
  • Fasi prima/dopo il gruppo UV o IR e limiti termici.
Output della valutazione: architettura preliminare, confine di fornitura, dati o prove ancora necessari, interfacce, tempi e proposta economica quando il perimetro è definito.
Domande frequenti

Risposte per costruttori e integratori.

Fornite il solo gruppo UV?

Sì, oppure un sottosistema con alimentazione, quadro, aria e interfacce. Il perimetro viene definito nella proposta.

Possiamo usare un corpo lampada già impiegato in un altro settore?

Può essere una base di partenza. Geometria, sorgente, ottica, raffreddamento e prova sul nuovo prodotto devono essere verificati per la nuova macchina.

Quando serve l'IR?

Quando il processo richiede calore o asciugatura, per esempio di un prodotto all'acqua. Tipo e potenza dipendono da assorbimento, supporto, tempo e temperatura ammessa; l'IR non sostituisce una polimerizzazione UV.

Chi realizza il PLC?

Lo definiamo con il costruttore. Possiamo fornire logiche e quadro nel perimetro concordato oppure interfacciarci con il PLC della macchina.

Quale prova precede l'ordine?

Dipende dalla maturità del processo. Quando formulazione o geometria lasciano dubbi, concordiamo campioni, misure e criteri prima di fissare la configurazione.

Progetto OEM

Condividi il layout della macchina e il risultato richiesto.

Possiamo iniziare con disegni preliminari e dati parziali, distinguendo ciò che è già definito dalle prove ancora da fare.
