Rotary UV con trasporto integrato e raffreddamento dedicato

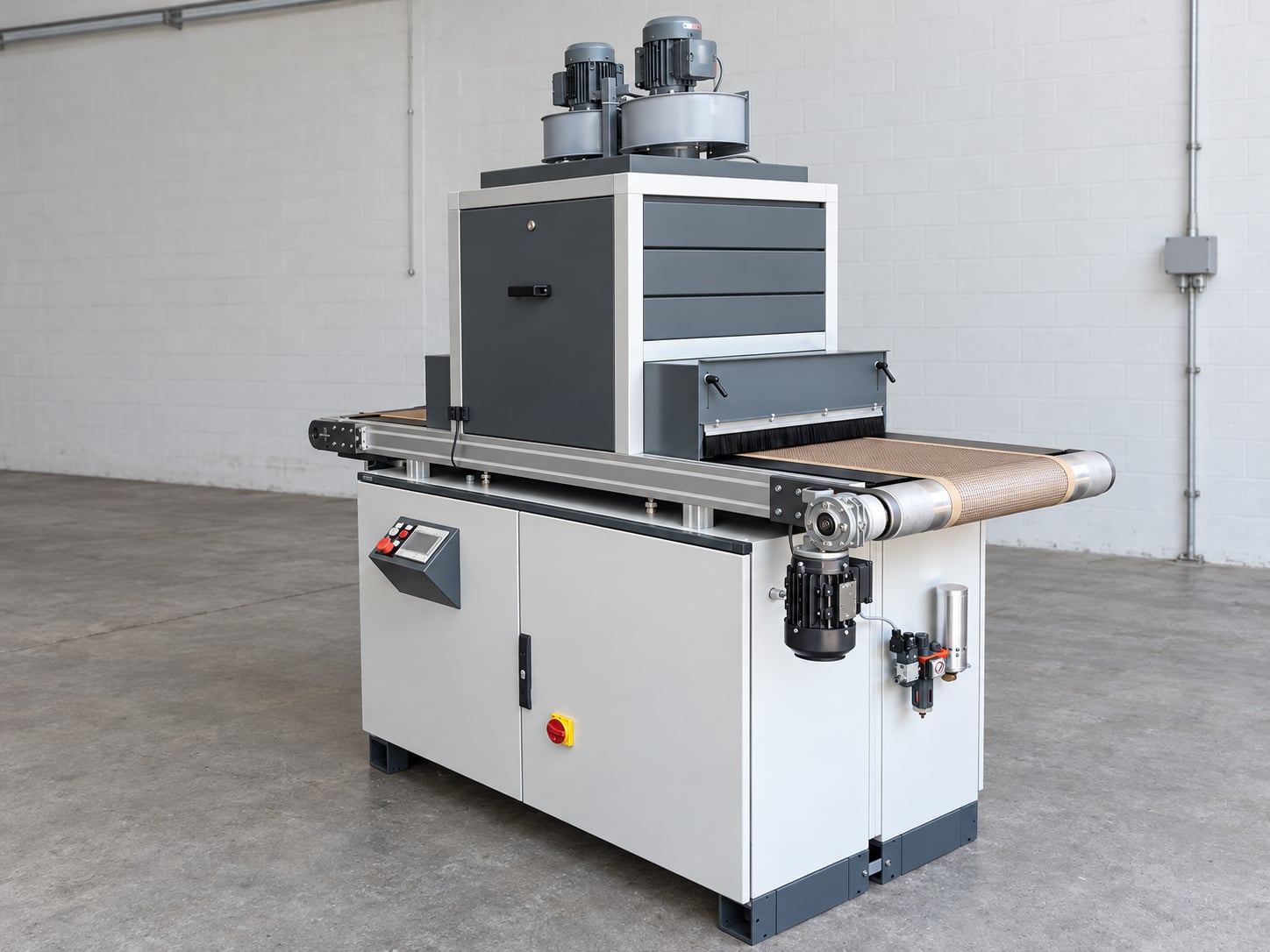

Un progetto Electro Tecnology realizzato per il laboratorio di un’azienda produttrice di vernici, che riunisce trattamento UV, trasporto del prodotto e comandi in una macchina compatta progettata per lavorare in camera bianca. La galleria accompagna la vista d’insieme con i dettagli del nastro e del pannello operatore, per mostrare come le diverse parti trovano posto nella realizzazione.
Dalla macchina ai dettagli

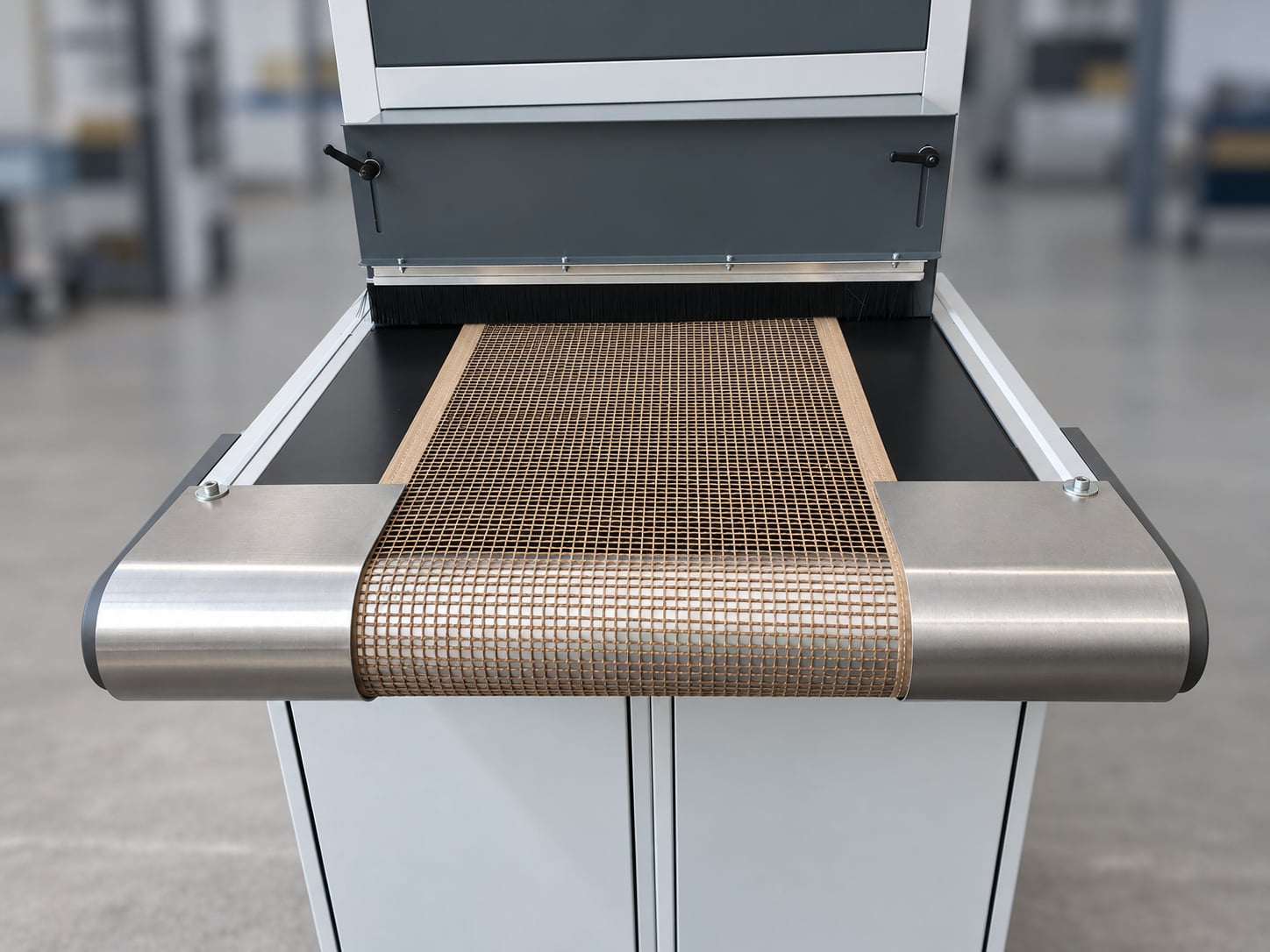

Il nastro attraversa il tunnel di trattamento e definisce il percorso del prodotto. Le fotografie mostrano l’ingresso, il rullo, le protezioni laterali e la struttura della macchina: elementi da considerare insieme quando si studia l’integrazione di un sistema UV.

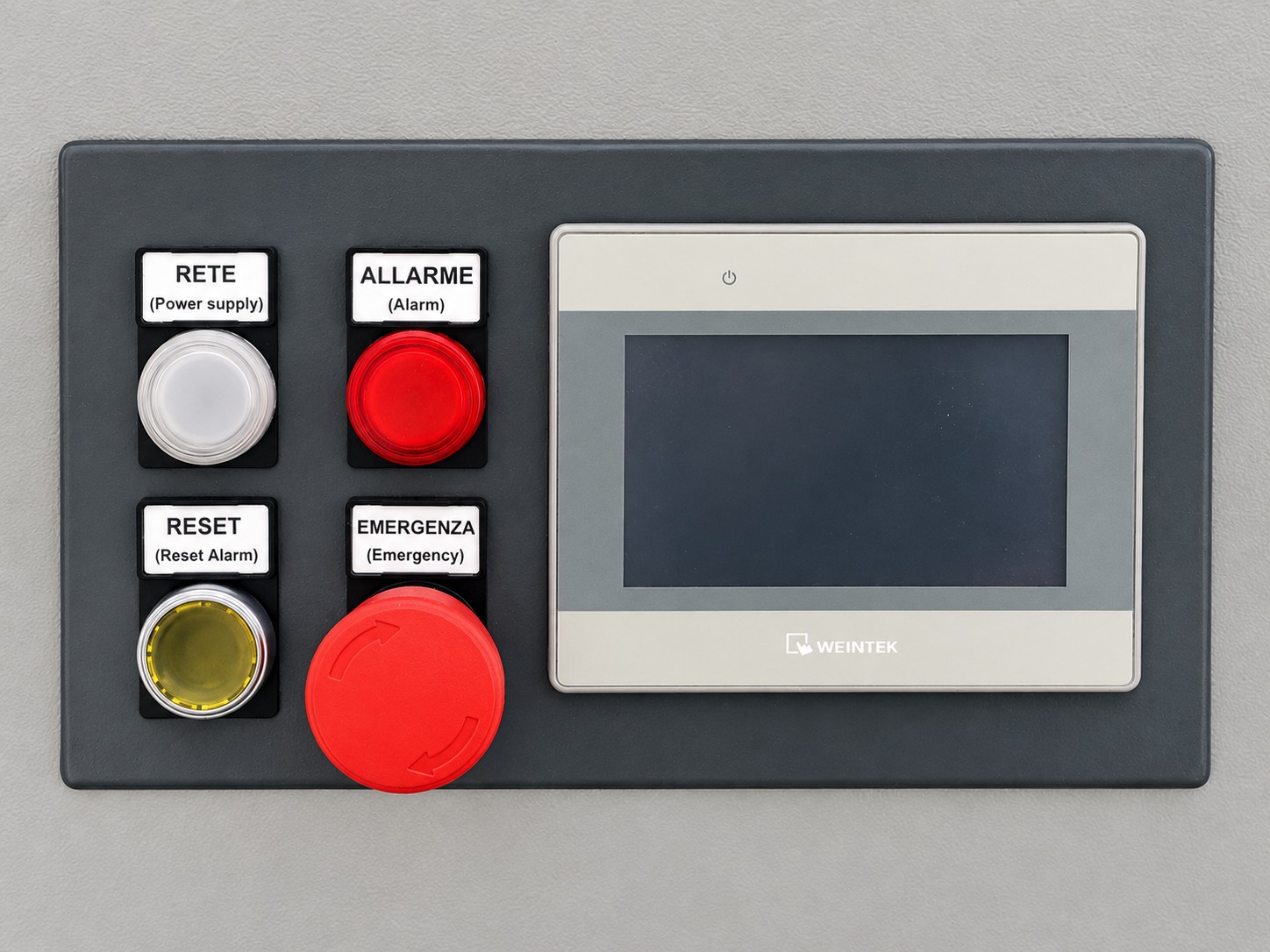

Il pannello operatore raccoglie schermo e comandi sul fronte della macchina. I dettagli fotografici permettono di leggere il progetto oltre la sola sorgente UV, includendo trasporto, accessibilità e disposizione degli organi di comando.
La gestione del raffreddamento
La macchina utilizza due lampade UV da 380 mm, con potenza lineare di 140 W/cm. Due quadri elettrici da 1400 × 800 × 500 mm ciascuno sono disposti schiena contro schiena: uno è dedicato ai comandi, l’altro ospita i due alimentatori delle lampade.
Un sistema Vortec ad aria compressa raffredda entrambi i quadri elettrici. I corpi lampada sono invece raffreddati mediante estrazione forzata dell’aria, con un sistema distinto da quello dei quadri.
Un punto di partenza per il tuo processo
Stai valutando un sistema UV per una macchina nuova o per una linea esistente? Inviaci una descrizione del prodotto, del trattamento e dei vincoli di installazione. Partiamo da questi dati per valutare il progetto e il perimetro della fornitura.
