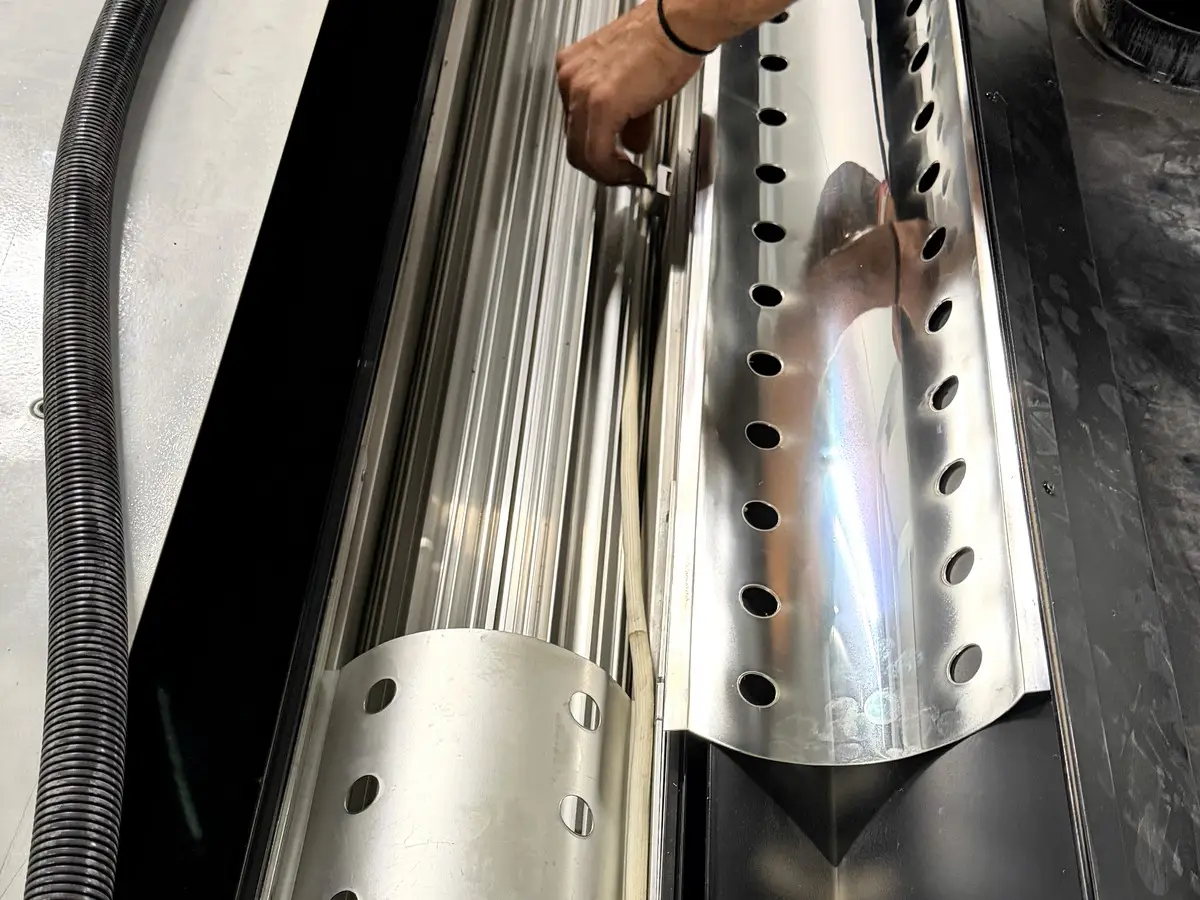

Corpo lampada UV aperto sul banco: riflettore, cablaggi e coperchio con aperture di aspirazione

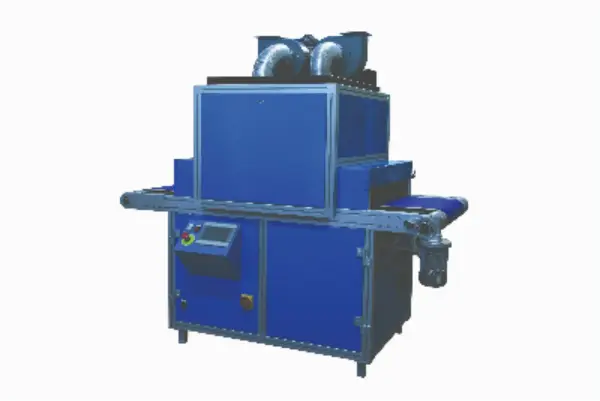

Corpi lampada UV industriali

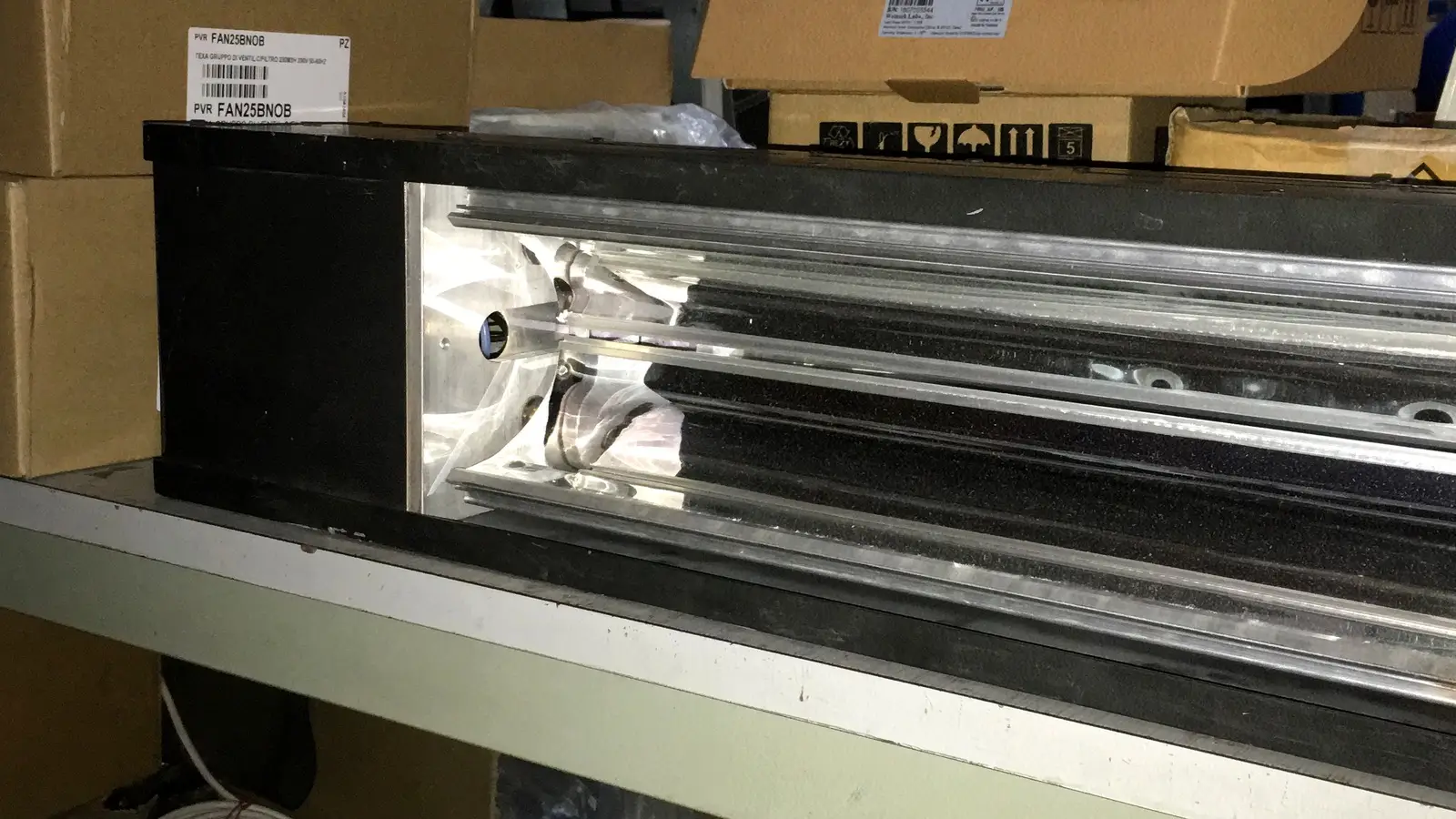

La geometria del corpo lampada determina dove arriva l'UV.

Progettiamo e revisioniamo gruppi UV per macchine e linee industriali: riflettore, distanza, regolazioni, schermatura, raffreddamento e accesso devono servire il pezzo e il processo. Corpi lineari, rotativi e otturatori meccanici (shutter) si definiscono sulle interfacce reali.

Richiedi e scarica la scheda tecnica PDF
Scheda tecnica

Corpi Lampada UV Industriali

Scarica la scheda tecnica dedicata a geometrie, riflettori, raffreddamento, manutenzione e configurazioni dei corpi lampada UV.

Compila il modulo: al termine comparirà il pulsante per scaricare la scheda tecnica.

Nome

I dati saranno utilizzati per gestire la richiesta. Consulta la Privacy Policy.

Scegli il percorso

Scegli se progettare, revisionare o approfondire la costruzione.

Nuovo gruppo, revisione o scheda tecnica?

Per un progetto invia pezzo, spazio disponibile e processo. Per una revisione invia foto del gruppo, targhetta e difetto. La scheda PDF si richiede tramite il modulo dedicato.

Esigenze diverse

Tre situazioni tecniche da valutare prima di intervenire

01 · Nuova macchina

Il pezzo è piano o tridimensionale?

Stabiliamo zona da irradiare, ombre, posizione della sorgente e vincoli meccanici prima di definire forma e potenza.

02 · Gruppo esistente

Il trattamento non è uniforme?

Riflettore, lampada, distanza, orientamento, pulizia e flussi d'aria si verificano insieme alla formulazione e alla prova sul prodotto.

03 · Manutenzione

Il corpo è usurato o danneggiato?

Valutiamo riparazione dell'originale, nuova ottica o sostituzione compatibile, mantenendo accessibilità e sicurezza.

Dettagli costruiti · Movimentazione

Due otturatori (shutter), due soluzioni meccaniche documentate.

Movimentazione pneumatica dello shutter a ghigliottina in un corpo lampada UV
Shutter a ghigliottina con movimentazione pneumatica.

Il dettaglio documenta una costruzione reale. Tempi e logica di intervento dipendono dal ciclo macchina.

Meccanismo di uno shutter rotativo per corpo lampada UV
Meccanismo dello shutter rotativo.

La scelta fra geometrie richiede ingombri, sequenze, accesso e protezione del prodotto.

Dati di progetto

Il corpo lampada è un sottosistema ottico, termico e meccanico.

Apri le verifiche ottiche, termiche e meccaniche
ParteDecisione tecnicaProva sul processo

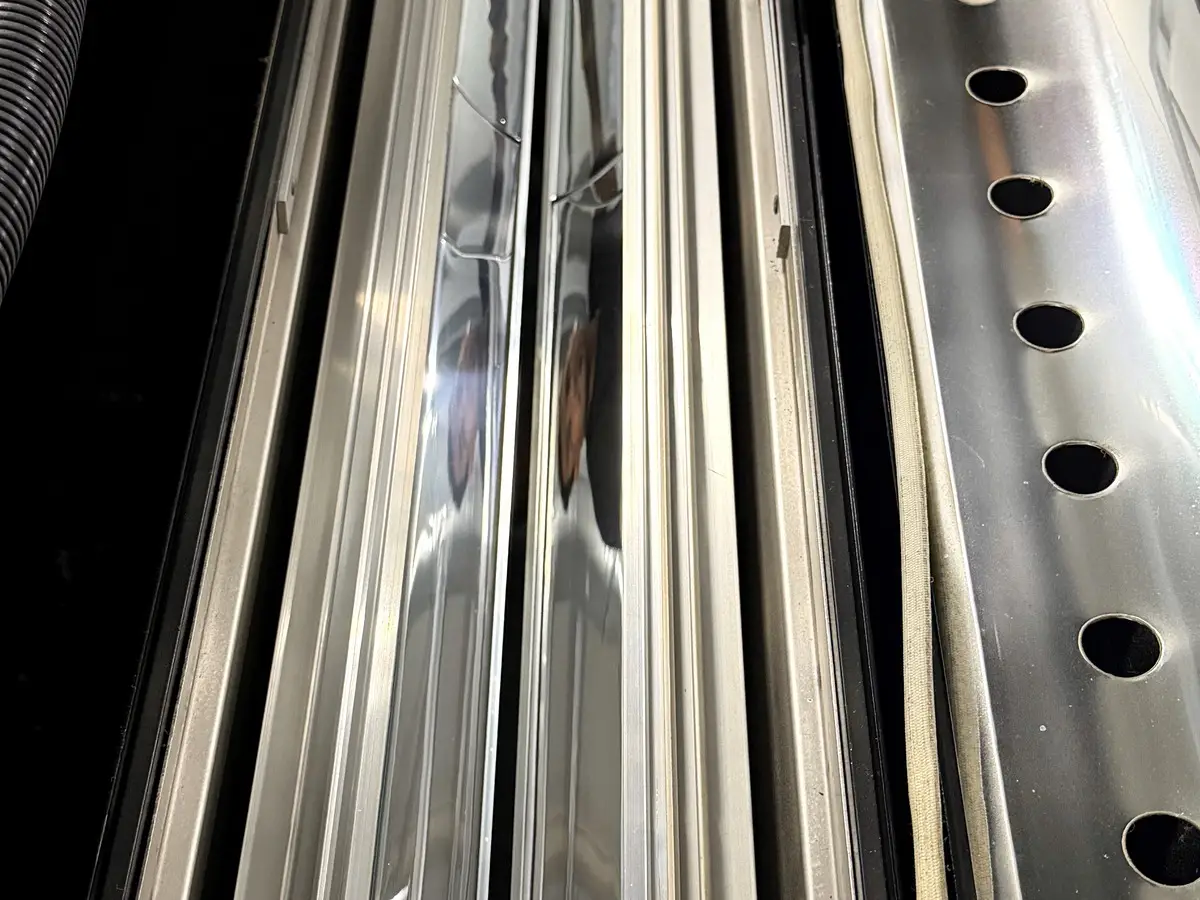

Sorgente e riflettoreTipo e lunghezza della lampada, geometria ottica, larghezza utile, pulizia e schermatura.Distribuzione della radiazione sulla zona che conta, non solo potenza di targa.
PosizionamentoDistanza, angolo, altezza, profondità e regolazioni accessibili.Copertura del pezzo, incluse bordature, laterali e aree in ombra.
RaffreddamentoImmissione, ventilazione, aspirazione del calore e gestione dell'ozono dove pertinente.Temperatura del gruppo e del prodotto nelle condizioni di lavoro concordate.
MovimentazioneShutter, rotazione o apertura, consensi e posizione di sicurezza.Sequenze reali di avvio, pausa, arresto e manutenzione.

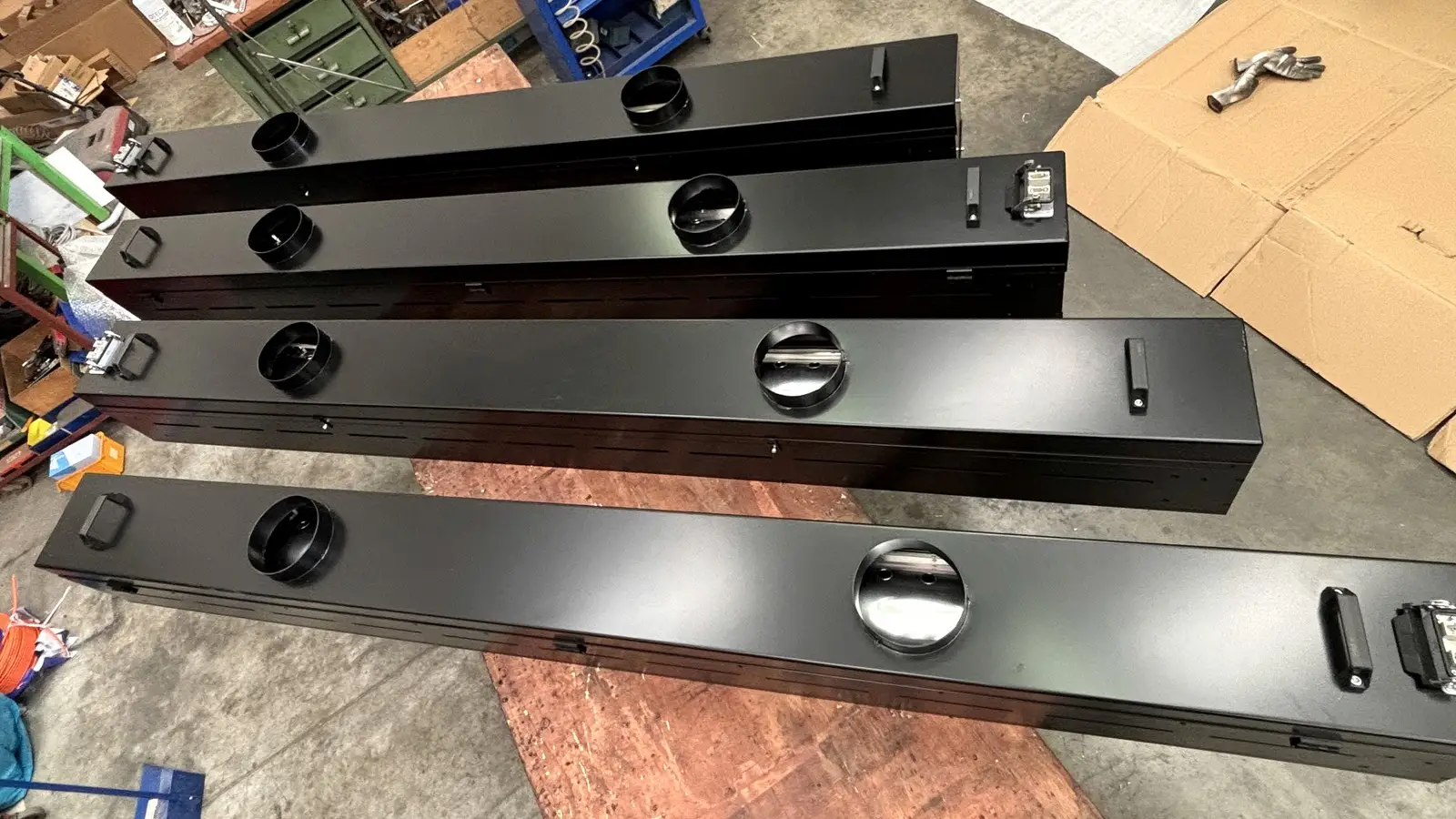

CostruzioneMateriali, protezioni, accesso a lampada e riflettore, interfacce con la macchina.Manutenibilità e stabilità della configurazione dopo le regolazioni.

Ogni riga è una verifica di progetto: dimensioni e prestazioni si definiscono sul caso, non si deducono da una fotografia.

Dalle applicazioni

Componenti comuni, geometrie adattate al settore.

In oltre vent'anni di esperienza tecnica, corpi lampada, quadri e modalità di lavoro sono stati impiegati in più settori. La stessa famiglia costruttiva può entrare in una linea per lastre, in un sistema di verniciatura o in una macchina per packaging; il risultato di polimerizzazione va provato su ciascun prodotto.

Superfici piane

Larghezza, uniformità e distanza sono centrali per lastre, pannelli, stampa o coating. Trasporto e aspirazione cambiano con la linea.

Profili e pezzi tridimensionali

Laterali, bordi e ombre possono richiedere lampade inclinate, rotazione del pezzo o corpi con ottica dedicata.

Per un costruttore: definiamo ingombri, fissaggi, cablaggi, aria, segnali di ingresso/uscita (I/O), accessi e confine di fornitura prima della costruzione.
Dal rilievo alla manutenzione

Progettiamo anche il lavoro di chi userà il gruppo.

01 · Pezzo

Dimensioni, forma, area da trattare e posizione in linea.

02 · Sorgente

Spettro richiesto, lampada, potenza e lunghezza utile.

03 · Geometria

Riflettore, distanza, regolazioni, shutter e schermature.

04 · Aria

Raffreddamento, estrazione e misura della temperatura.

05 · Interfacce

Quadro, consensi, allarmi e accesso per manutenzione.

06 · Prova

Misure UV e risultato sul prodotto nel ciclo del cliente.

Dettaglio di sistema

Rotazione, doppio riflettore e installazione.

La macchina guida il corpo lampada

La fotografia dei corpi rotativi con ingranaggi mostra come la movimentazione venga costruita nel gruppo. Una seconda vista dell'interno macchina chiarisce che ottica, meccanica e accesso devono funzionare insieme.

Queste immagini provano componenti reali. Non attribuiscono un valore di irradianza o una velocità di linea a una nuova applicazione.

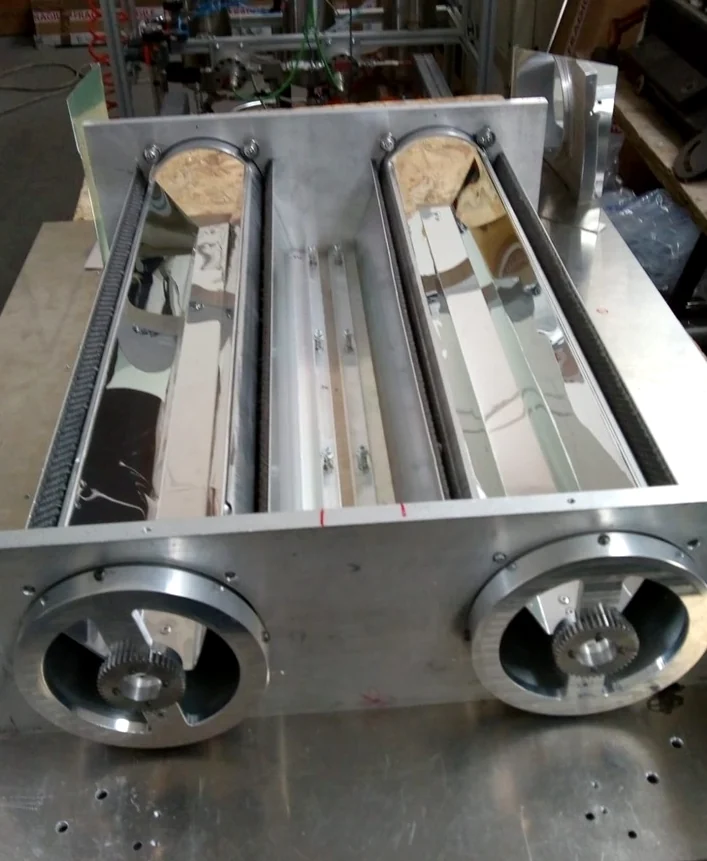

Due corpi lampada UV rotativi con doppio riflettore e ingranaggi frontali
Corpi lampada rotativi con doppio riflettore.
Prima valutazione

Che cosa inviare per progettare o revisionare un corpo lampada.

Nuovo gruppo

  • Foto o CAD della macchina, ingombri e punti di fissaggio.
  • Materiale, formulazione, zona da esporre, velocità e temperatura ammessa.
  • Larghezza utile, distanza, aspirazione e interfacce disponibili.

Revisione

  • Foto del corpo intero e del punto di installazione.
  • Targhe, dati della lampada, riflettore e schema disponibile.
  • Difetto, comparsa nel tempo o dopo un evento e risultato atteso.
Risposta: definiamo rilievo, opzioni di riparazione o nuovo progetto, prove necessarie, confine di fornitura, tempi e costo quando il perimetro è chiaro.
Geometria e movimentazione

La parte più difficile del pezzo guida il progetto.

Lastre e superfici piane

Area utile, bordi, distanza e percorso sotto la sorgente devono essere confrontati con la distribuzione della radiazione. Per il marmo il perimetro riguarda le lastre e le resine UV compatibili.

Profili, contenitori e superfici sagomate

Forma e orientamento possono nascondere zone alla sorgente. Si valutano disposizione dei gruppi, inclinazione o movimento del pezzo e prova della superficie critica.

Passaggio continuo

La velocità determina il tempo di esposizione. Posizionamento e regolazioni del corpo si coordinano con trasporto, larghezza utile e aspirazione.

Esposizione statica o indicizzata

Il pezzo resta fermo per una fase oppure avanza per passi. Tempi, otturatore, calore e condizioni di ripartenza vanno definiti insieme al ciclo macchina.

Che cosa chiarire prima di scegliere uno shutter
AspettoInformazioni per il progetto
FunzioneQuando deve schermare il prodotto e quando deve consentire l’esposizione.
MeccanicaIngombri, traiettoria, accessibilità, comando e posizioni da controllare.
SequenzaRapporto con lampada, trasporto, pause e condizioni di arresto.
ProvaVerifica delle posizioni e del comportamento nelle fasi previste sulla macchina.
Revisione e manutenzione

Prima di sostituire il corpo, distinguiamo ottica, meccanica e termica.

Risultato non uniforme

Raccogli foto del pezzo e indica se il difetto interessa centro, bordi o una sola zona. Lampada, riflettore, posizione e formulazione vanno confrontati nella stessa prova.

Gruppo deteriorato

Foto dell’insieme e dei dettagli aiutano a identificare usura, deformazioni e accesso alle parti. La revisione viene definita dopo la verifica dello stato e delle interfacce.

Ricambio e accessibilità

La sostituzione di lampada e riflettore richiede spazio e un riferimento ripetibile per le regolazioni. Questi vincoli entrano nel progetto del gruppo.

Aria e temperatura

Il raffreddamento del corpo, l’estrazione e la temperatura del prodotto hanno funzioni distinte. Il rilievo chiarisce circuito, percorso dell’aria e condizioni durante il ciclo.

Il risultato del rilievo: parti recuperabili, interventi proposti, interfacce da mantenere e prove da concordare. La decisione fra revisione e nuovo corpo dipende da questo perimetro.
Prima richiesta e proposta

Una richiesta utile anche con dati incompleti.

Cliente utilizzatore

Indica il problema o il risultato atteso, quando compare e il modello della macchina. Una foto e i dati disponibili bastano per capire quali informazioni raccogliere dopo.

Costruttore o ufficio tecnico

Condividi layout, interfacce disponibili e confine della fornitura. La proposta distingue componenti, integrazione, documenti, prove, tempi e costi.

Consulente del cliente

Indica il tuo ruolo, l’obiettivo del cliente e le parti coinvolte. Definiamo che cosa può essere valutato dai documenti e che cosa richiede una prova o un rilievo.

Domande frequenti

Le risposte prima di scegliere una geometria.

Un corpo lampada di un altro settore può essere riutilizzato?

La famiglia costruttiva può essere adatta, ma sorgente, ottica, geometria, raffreddamento e risultato sul nuovo prodotto vanno verificati.

Potete revisionare il mio gruppo esistente?

Sì, dopo averne verificato stato, materiali, interfacce e sicurezza. La diagnosi distingue riparazione da sostituzione o modifica dell'ottica.

Quali regolazioni prevedete?

Altezza, profondità, angolo o rotazione dipendono dal pezzo e dalla macchina. Le specifichiamo nel progetto e nella proposta.

Come si prova l'uniformità?

Misure UV nel piano o sulle zone critiche, più prova del prodotto. Potenza e larghezza nominale non bastano a descrivere l'esposizione utile.

La scheda tecnica è scaricabile?

Sì. Vai al modulo per richiedere la scheda tecnica PDF. Il pulsante di download compare dopo l’invio del modulo.
