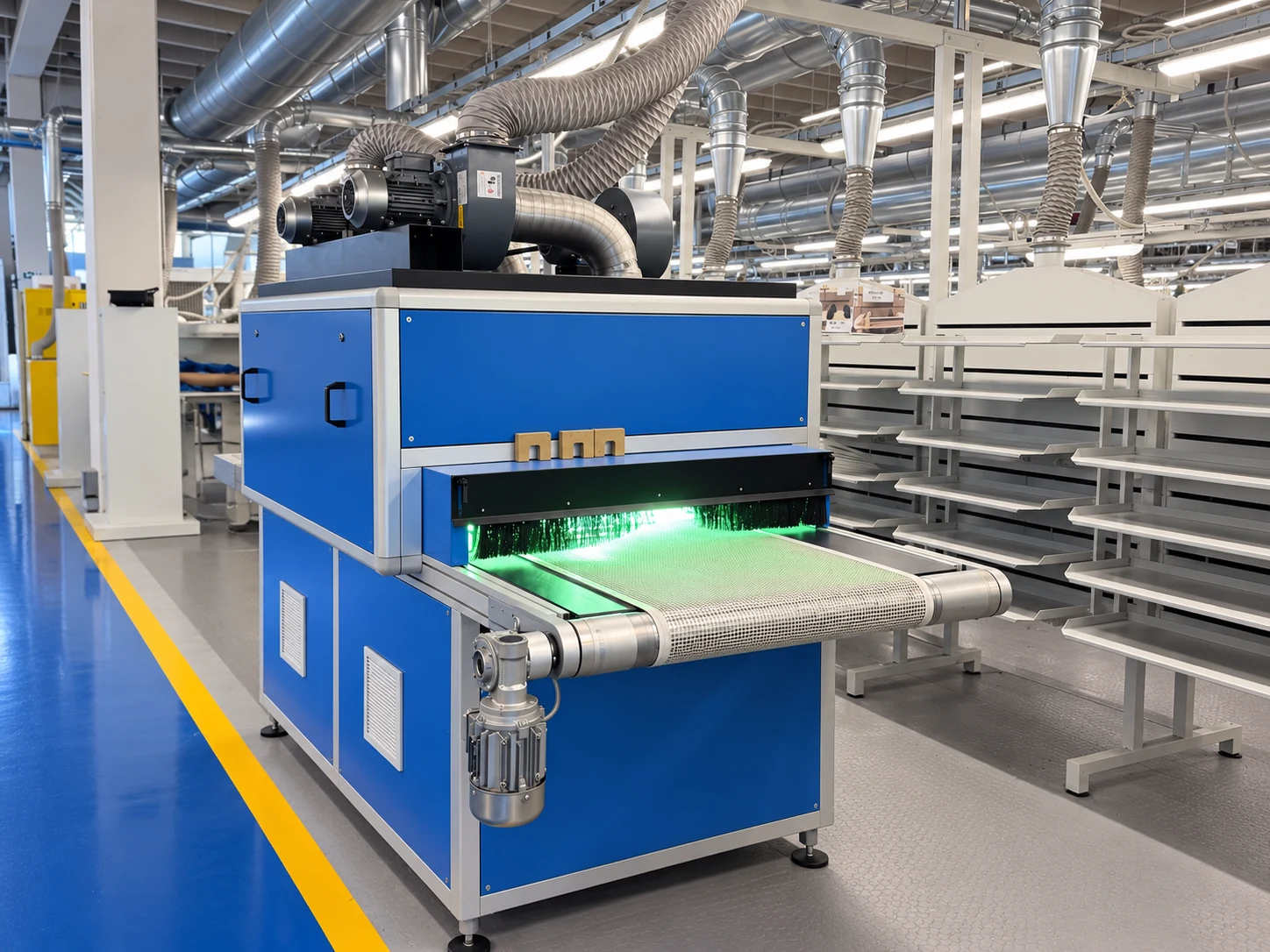

Impianto UV Electro Tecnology per il trattamento di componenti calzaturieri, vista a tre quarti
Applicazioni industriali · Calzaturiero

Sistemi UV per suole e componenti calzaturieri.

Progettiamo e costruiamo Rotary UV4 Compact e Rotary UV2 Compact con lampade al mercurio per suole e fasce. Documentiamo anche un forno statico UV con supporto rotante per le suole di stivali: un progetto distinto. Nei due Rotary la velocità di lavoro è fra 4,5 e 7 m/min e il pezzo trattato non supera 40 °C nelle condizioni indicate.

Per iniziare bastano foto del pezzo, zona da trattare e risultato richiesto.

Dalle realizzazioni ai dettagli

Guarda le realizzazioni di questo ambito.

Fotografie, scelte tecniche e dati delle forniture: apri le pagine per conoscere il lavoro svolto.

Qual è il problema da risolvere?

Il trattamento UV cambia con il materiale e con la fase del ciclo.

Nel calzaturiero la parola “UV” può indicare cose differenti. Separiamo il trattamento della superficie di EVA e miscele polimeriche dalla fotoreazione di un primer applicato e dalla polimerizzazione di un inchiostro o coating UV. Il materiale e la formulazione stabiliscono quale processo è pertinente.

01 · Preparazione della superficie

La suola aderisce male?

Su alcuni EVA e miscele polimeriche, un trattamento UV appropriato può modificare la superficie prima dell'incollaggio. Verifichiamo materiale, preparazione, area effettiva, sorgente e risultato con prove di adesione del ciclo completo. Non ogni polimero risponde allo stesso modo.

02 · Primer fotoreattivo

Il primer richiede esposizione UV?

Leggiamo la scheda del prodotto con il formulatore: deposito, eventuale evaporazione di acqua o solvente, banda spettrale, esposizione e tempo prima dell'adesivo. La lampada interviene nella fase prevista dal ciclo, non sostituisce le fasi di preparazione.

03 · Produzione

La macchina tratta i pezzi in modo disomogeneo?

Orientamento, rotazione del trasporto, altezza, inclinazione delle lampade, ombre, temperatura e velocità possono cambiare il risultato tra punta, tallone e fascia. Studiamo un gruppo da integrare o una macchina dedicata, secondo il vincolo reale.

Il nostro perimetro: progettiamo e costruiamo la tecnologia di trattamento e la sua integrazione. Formulazione del primer, adesivo e scelta del materiale sono definite con i rispettivi specialisti; i risultati si convalidano sulla suola e sull'incollaggio reali.
Le tre famiglie di processo

Attivare la superficie, trattare il primer o polimerizzare un rivestimento.

Confondere queste funzioni porta a scegliere la sorgente sbagliata. Prima definiamo che cosa deve cambiare sul pezzo, poi la radiazione necessaria e la posizione nella linea.

ProcessoChe cosa si vuole ottenereChe cosa verificare
Trattamento UV della superficieModificare la risposta superficiale di un materiale idoneo prima di primer o adesivo; a seconda del processo può essere coinvolta anche la foto-ossidazione.Composizione del polimero, pulizia, spettro della sorgente, esposizione delle superfici da incollare, bagnabilità e prova di adesione successiva.
Primer attivabile con UVFar reagire una formulazione specifica dopo l'applicazione e l'eventuale preparazione del film.Scheda del primer, fase volatile, fotoiniziatori, temperatura del pezzo, dose, tempi tra trattamento e incollaggio.
Inchiostro o coating UVFotopolimerizzare uno strato decorativo o protettivo formulato per UV.Pigmento, spessore, adesione sul polimero, polimerizzazione superficiale e profonda, resistenza e finitura.

Sono processi distinti. La prova di bagnabilità può aiutare a comprendere il trattamento, ma l'idoneità per l'incollaggio si conferma con il sistema completo e i criteri del cliente.

Geometria prima della potenza

Sotto la suola e lungo la fascia servono esposizioni diverse.

La superficie d'incollaggio può trovarsi sotto la suola, sul fianco o in una gola. Se il pezzo avanza senza cambiare orientamento, alcune zone vedono la lampada con angolo sfavorevole o restano in ombra. Per questo la posizione delle sorgenti va studiata insieme a nastro, supporti, rotazione e stabilità del componente.

Il Rotary UV4 Compact combina lampade trasversali e longitudinali per esporre le zone previste dal ciclo. Il Rotary UV2 Compact è studiato in particolare per i laterali delle ciabatte: le sue due lampade possono essere parallele al tappeto o, su richiesta, perpendicolari. La disposizione del pezzo e le zone in ombra restano da verificare sul campione reale.

Rilievo iniziale: dimensioni e profilo del pezzo, superfici da trattare, posizione sul nastro, altezza variabile, velocità, ingombri, temperatura ammessa e accesso manutentivo.

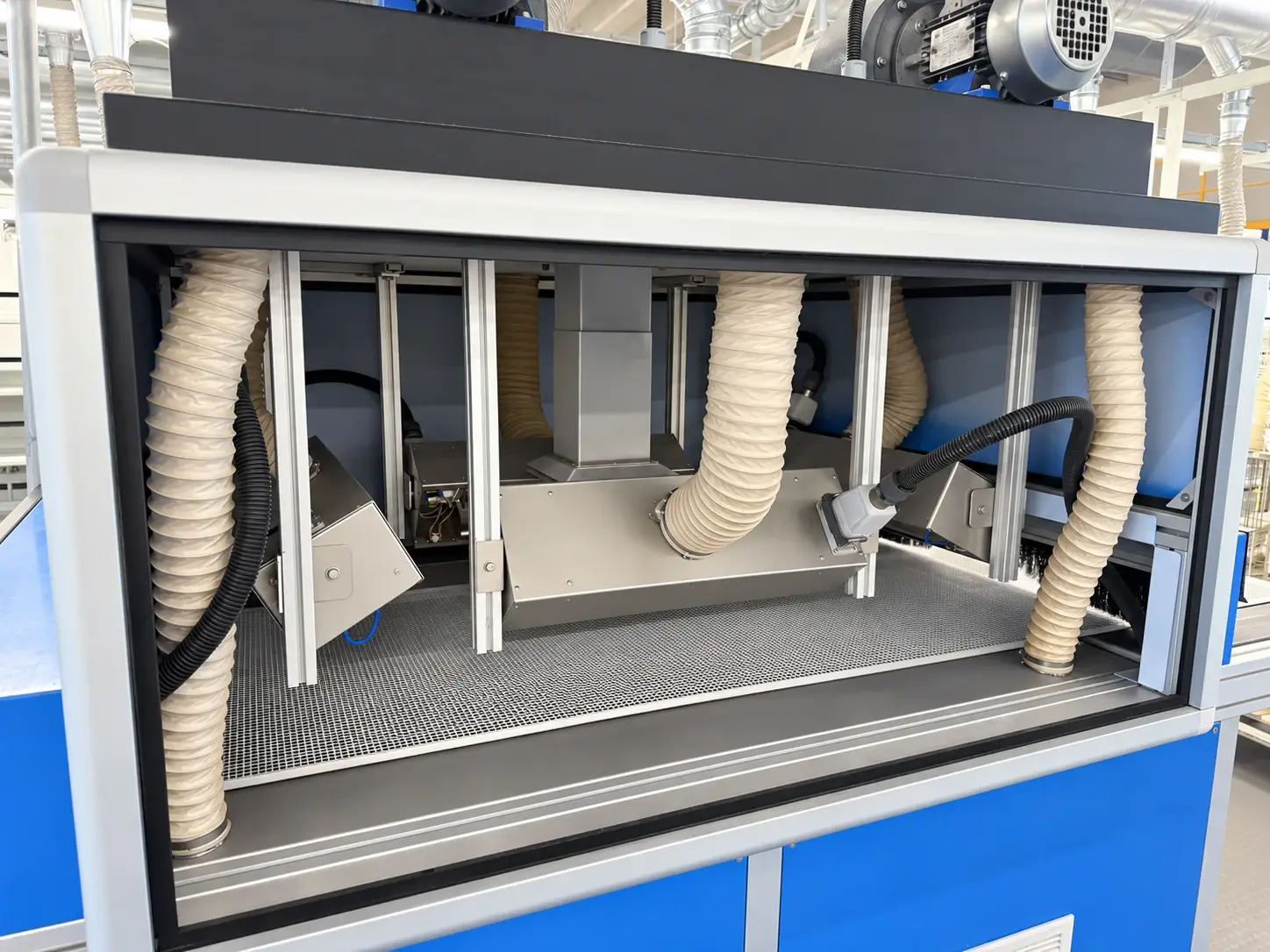

Percorso interno di trasporto e gruppi di trattamento nell'impianto UV Electro Tecnology
Trasporto · gruppi UV · aria
Macchina e sottosistema

Progettiamo l'insieme: lampade, movimentazione, aria e controllo.

Nel calzaturiero può servire una macchina completa. In altri casi forniamo gruppi UV e quadri da integrare in una linea esistente. Definiamo nella proposta il confine della fornitura e le responsabilità di interfaccia.

01
Esposizione regolabile

Corpi lampada, riflettori, altezza e inclinazione coerenti con lato, sottosuola o pezzo tridimensionale; schermature e accesso al ricambio.

02
Trasporto e gestione termica

Nastro e supporti che mantengono orientamento e passo; ventilazione e aspirazione secondo sorgente, processo e condizioni di sicurezza.

03
Quadro e automazione

Alimentazione, ricette, velocità, consensi, allarmi, interblocchi e arresti collegati al ciclo e al presidio dell'operatore.

Collaudo in officina del Rotary UV4 Compact Electro Tecnology con nastro e vano elettrico aperto
Configurazione attuale

Lampade al mercurio, due Rotary Compact, una finestra di lavoro definita.

Nei due Rotary Compact descritti di seguito impieghiamo esclusivamente lampade UV al mercurio. La scelta fra UV4 Compact e UV2 Compact dipende dal pezzo, dalla zona da esporre e dalla disposizione della linea. Il forno statico per stivali è un progetto distinto, presentato nella sezione dei lavori documentati.

DatoRiferimento dei due Rotary CompactCome lo verifichiamo
SorgenteLampade UV al mercurio sui Rotary UV4 Compact e Rotary UV2 Compact.Stato delle lampade, riflettori, posizione e condizioni di esposizione sul prodotto.
Velocità di lavoroDa 4,5 a 7 metri al minuto.Si definisce il punto di lavoro adatto al pezzo e al trattamento, registrando velocità e configurazione della prova.
Temperatura del pezzoNon superiore a 40 °C nelle condizioni operative indicate.Si misura sul pezzo trattato nel punto e nel momento concordati; non è la temperatura dell'aria interna al tunnel.
GeometriaSuole, fasce e componenti sagomati con aree da esporre differenti.Si controllano orientamento, distanza, rotazione e ombre sulle zone effettive di trattamento.

Rotary UV4 Compact · quattro lampade

  • Due lampade perpendicolari al tappeto: arco di 450 mm, potenza nominale di 160 W/cm ciascuna.
  • Due lampade parallele al tappeto: lunghezza di 330 mm, potenza nominale di 200 W/cm ciascuna.
  • Ogni lampada è regolabile in altezza, profondità e inclinazione.
  • Possibilità di installare una sonda termica nel vano lampade.
  • Aspirazione dell'aria calda e dell'ozono in due gruppi: una lampada laterale con quella all'ingresso; l'altra laterale con quella all'uscita.
  • Il piano aspirato può essere collegato ai due aspiratori dei gruppi lampada oppure avere aspirazione indipendente, secondo la configurazione scelta dal cliente.

Rotary UV2 Compact · due lampade

  • Macchina più compatta, studiata specificamente per il trattamento dei laterali delle ciabatte.
  • Due lampade UV al mercurio parallele al tappeto per il trattamento dei laterali; su richiesta, le due lampade possono essere disposte perpendicolarmente al tappeto.
  • In entrambe le disposizioni ciascuna lampada ha arco di 380 mm e potenza lineare di 160 W/cm.
  • Ventilazione del vano e piano aspirato con lo stesso principio impiegato nel Rotary UV4 Compact.
  • Aspirazione suddivisa in due circuiti: un aspiratore per le lampade 1 e 2; un secondo aspiratore per il piano aspirato.
In comune ai due modelli: immissione d'aria nel vano lampade e flussi studiati per raffreddare il pezzo; piano aspirato sagomato e forato per guidare l'aria e mantenere la suola aderente al tappeto. L'interno del vano lampade, i corpi lampada e il piano aspirato sono costruiti in alluminio anodizzato e acciaio inox, materiali scelti per contrastare il deterioramento dovuto all'ozono e all'esposizione UV. La temperatura indicata nella tabella resta quella del pezzo trattato, non dell'aria nel vano.

Questi valori descrivono la finestra di lavoro dei due Rotary Compact. La verifica su un nuovo materiale o primer definisce velocità utilizzabile e condizioni di misura della temperatura; non è una garanzia universale su qualsiasi pezzo.

Che cosa significa per la produzione: possiamo discutere subito una velocità e un limite termico concreti. La prova sul pezzo stabilisce se il trattamento e l'incollaggio soddisfano il capitolato nella configurazione proposta.
Ciclo completo

Dalla pulizia all'incollaggio: dove si colloca l'UV?

Il trattamento UV è una stazione del ciclo, non l'intero ciclo. Le fasi e i tempi devono essere confermati dalle schede del materiale, del primer e dell'adesivo.

01 · PREPARAZIONESupporto

Contaminanti, distaccanti, pulizia e orientamento del pezzo influiscono sul risultato. Il campione di prova deve rappresentare la produzione reale.

02 · APPLICAZIONEProdotto

Se previsto, primer o coating con quantità e area controllate. Si verifica se l'acqua o il solvente debbano evaporare prima dell'esposizione.

03 · ESPOSIZIONEUV

Sorgente, distanza, angolo, tempo e sequenza si definiscono per il processo specifico. Ombre e temperatura vanno misurate sulle zone difficili.

04 · VALIDAZIONEIncollaggio

Si prova l'adesivo, il tempo fra stazioni e il giunto finito, osservando resistenza e modalità di rottura secondo il capitolato del cliente.

Se il prodotto non è fotoreattivo, una lampada UV non ne provoca automaticamente la polimerizzazione. Lo scopo dell'esposizione va dichiarato prima di dimensionare la macchina.
Parametri di progetto

La regolazione deve essere ripetibile da un lotto all'altro.

Una suola che esce bene durante il collaudo può cambiare risultato se arrivano pezzi di altra altezza, se la lampada invecchia o se il nastro procede con una velocità diversa. Per questo documentiamo le condizioni della prova e traduciamo quelle variabili in regolazioni e controlli della macchina.

Distanza, angolo e tempo

Misuriamo il percorso della superficie interessata davanti alle sorgenti. Sulla fascia laterale l'angolo e la rotazione del pezzo pesano molto; sulla sottosuola conta il sostegno che lascia libera l'area. Tempo di esposizione e velocità del nastro devono corrispondere al ciclo effettivo, incluso il carico dei pezzi.

Spettro, aria e temperatura

Qui utilizziamo lampade al mercurio. Definiamo riflettore, raffreddamento, aspirazione ed eventuale gestione dell'ozono secondo il corpo lampada e la configurazione. Il dato da controllare è la temperatura del pezzo trattato: nelle condizioni di lavoro indicate non supera 40 °C.

Controllo e manutenzione

Il quadro può gestire accensione, potenza, velocità, temperature, flussi d'aria, anomalie e arresti. Accesso alle lampade e pulizia dei riflettori devono essere previsti fin dal layout; una variazione della sorgente o dell'ottica può cambiare la radiazione utile anche se la macchina continua a funzionare.

Prova documentata

Registriamo materiale, primer, posizione del pezzo, configurazione e criterio di accettazione con il cliente. Bagnabilità e misure UV aiutano a leggere il processo; l'adesione dell'assemblato, verificata nelle condizioni concordate, resta il riferimento commerciale e produttivo.

Per l'ufficio tecnico: la proposta può includere schema delle interfacce, ingombri, utenze, regolazioni previste e piano di collaudo. Quote e prestazioni saranno quelle del progetto definito, non numeri trasferiti da un'altra macchina.
03 · Suole di stivali

Forno statico UV: trattamento a 360°.

Un progetto diverso dalle macchine Rotary a nastro: il supporto interno ruota a 360° per esporre alle sorgenti UV le diverse parti della suola di stivale. Elettronica e PLC coordinano movimento e lampade nello stesso ciclo.

La geometria guida il trattamento

Rilievi, curve e zone laterali richiedono un'esposizione studiata sul pezzo. La fotografia mostra il forno statico realizzato con supporto interno rotante; il risultato va verificato sul materiale e sul trattamento effettivi.

Progetto 03: macchina statica con rotazione del supporto. I dati di velocità del nastro e di temperatura del pezzo riportati sopra appartengono ai due Rotary Compact; non sono specifiche attribuite a questo forno.

Forno statico UV Electro Tecnology per suole di stivali con supporto interno rotante
Suole di stivali: forno statico UV con supporto interno che ruota a 360°.
04 · Settore calzaturiero

Caso documentato: Rotary UV4 Compact.

Guarda il video del passaggio delle suole →

Il collaudo con una suola sul nastro e la macchina in officina documentano una realizzazione Electro Tecnology. Il Rotary UV4 Compact impiega quattro lampade UV al mercurio, regolabili in altezza, profondità e inclinazione. L'esposizione si configura sulla zona della suola da trattare e sul ciclo del cliente.

Dal pezzo al collaudo

La fotografia del collaudo mostra il prodotto reale sul Rotary UV4 Compact. Per un nuovo progetto rileviamo materiale, geometria, orientamento, trattamento richiesto e condizioni della linea. Regoliamo il percorso e le sorgenti, poi verifichiamo sul pezzo la temperatura e il risultato del ciclo successivo.

Dati delle macchine descritte: velocità da 4,5 a 7 m/min e temperatura sul pezzo trattato non superiore a 40 °C nelle condizioni di lavoro indicate. Il risultato dell'incollaggio richiede una prova sul materiale, sul primer e sull'adesivo effettivi.

Suola sul nastro del Rotary UV4 Compact durante il collaudo con il cliente
Rotary UV4 Compact: prova con una suola sul nastro durante il collaudo.

Macchina e quadro nella stessa fornitura

L'immagine in officina mostra il trasporto e il quadro del Rotary UV4 Compact. Il progetto comprende disposizione delle lampade, comando, aria e accessibilità, con regolazioni coerenti con il pezzo e con la linea di produzione.

Rotary UV4 Compact in officina durante il collaudo, con nastro e quadro elettrico
Rotary UV4 Compact: verifica della macchina in officina.

Il Rotary UV2 Compact è descritto nella sezione tecnica come seconda configurazione disponibile; questo caso documentato riguarda il Rotary UV4 Compact.

Dati per una prima analisi

Che cosa serve per capire se il progetto è fattibile.

Pezzo e risultato

  • Foto e dimensioni di suola, fascia o componente, materiale e zona esatta da trattare.
  • Scopo: preparazione all'incollaggio, primer UV, decorazione o altro trattamento.
  • Difetto riscontrato e prova di adesione o resistenza richiesta dal cliente.

Linea e formulazione

  • Velocità, orientamento, ingombri, temperatura ammessa, aria e macchine a monte e a valle.
  • Scheda del primer o coating e indicazioni del formulatore sulla sorgente e sui tempi.
  • Foto del sistema esistente, alimentazione e quadro se si tratta di retrofit.
La proposta successiva: perimetro di fornitura, configurazione preliminare, dati o prove da completare, interfacce, responsabilità, tempi e costo. Possiamo iniziare anche con fotografie e informazioni parziali.
Domande frequenti

Risposte per il cliente e per chi deve consigliare l'impianto.

Il trattamento UV funziona su qualunque EVA?

No. Composizione, additivi, preparazione, sorgente e ciclo adesivo cambiano la risposta. Un campione rappresentativo e la prova del giunto completo sono indispensabili prima di promettere un risultato.

UV e primer UV sono lo stesso processo?

No. Il trattamento superficiale del materiale e la fotoreazione di un primer sono funzioni distinte, che possono anche trovarsi in cicli diversi. La scheda del prodotto indica se è richiesta evaporazione prima dell'esposizione.

Quali lampade montano i due Rotary Compact?

I due Rotary Compact montano lampade UV al mercurio: quattro sul Rotary UV4 Compact e due sul Rotary UV2 Compact. Sul UV2 le due lampade da 380 mm e 160 W/cm possono essere parallele al tappeto oppure perpendicolari su richiesta. Ventilazione e aspirazione sono descritte nella sezione tecnica; la temperatura si verifica sul pezzo trattato.

Fornite solo il gruppo UV o anche la macchina?

Entrambe le possibilità. Nel calzaturiero documentiamo il Rotary UV4 Compact e un forno statico UV per suole di stivali. Per una linea esistente possiamo valutare anche un sottosistema con lampade, alimentazione, quadro e interfacce.

Come si prova il risultato?

Si concordano criteri sul materiale e sul giunto reale: bagnabilità, adesione, resistenza e modalità di rottura possono essere rilevanti. Le condizioni della prova devono corrispondere il più possibile alla produzione.

Quanto costa e in quanto tempo si realizza?

Dipende dalla geometria, dal numero di sorgenti, dal trasporto, dal quadro, dall'aspirazione e dalle prove. Una proposta economica attendibile segue il rilievo e descrive il perimetro e i tempi.

Mostraci il pezzo e la zona da trattare.

Invia via email fotografie della suola o del componente, materiale, primer se previsto, velocità e risultato che devi ottenere. Possiamo iniziare dai dati disponibili e stabilire quali prove servono.
