Quadri elettrici per alimentazione e controllo UV

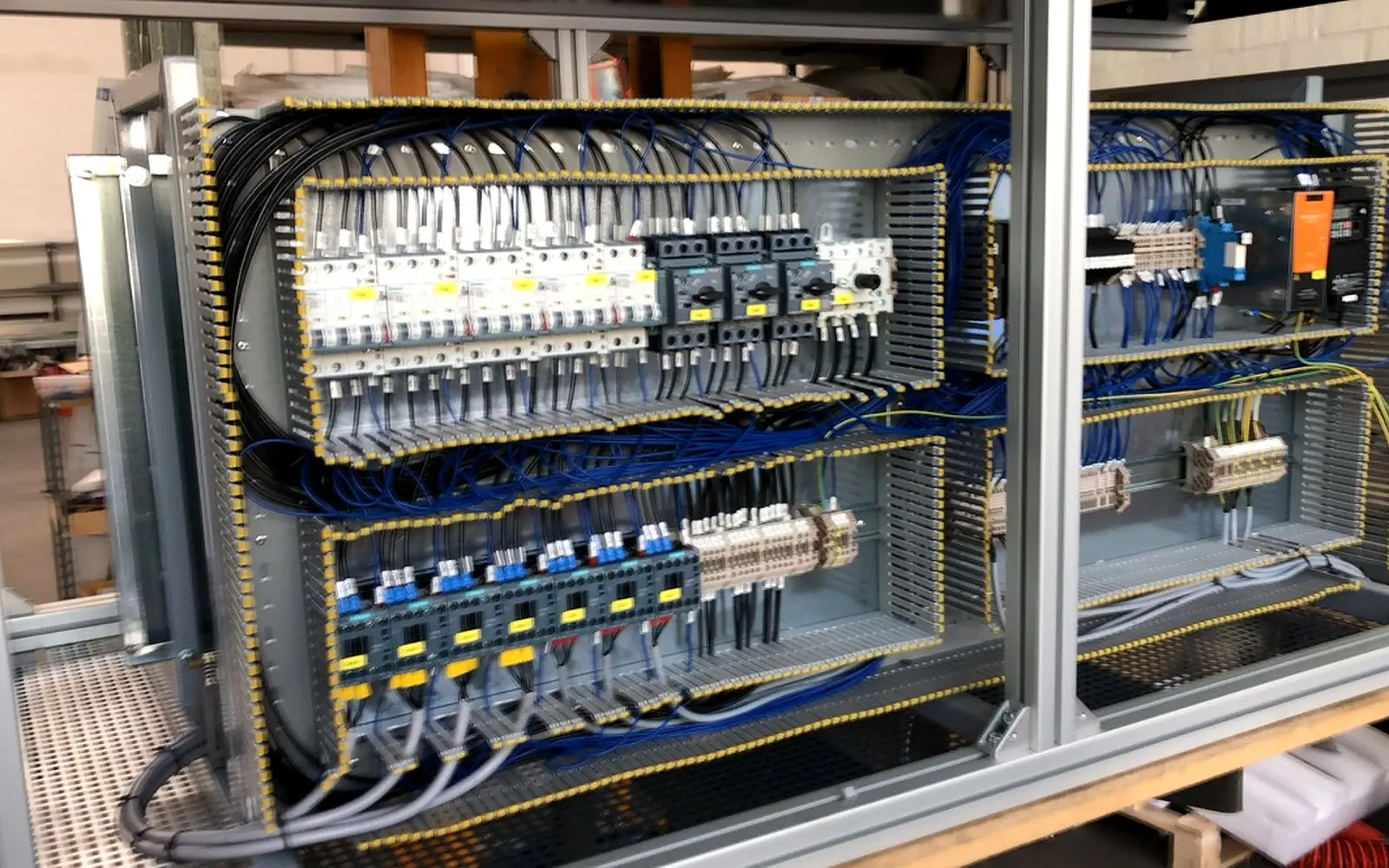

Quadri elettrici UV con alimentazioni, protezioni e controlli separati per ogni lampada. Foto di quadri chiusi e cablaggi realizzati da Electro Tecnology.
Foto e dettagli del progetto →
Dimensioniamo e integriamo alimentatori e quadri per nuove macchine e retrofit. Lampada o modulo, rete, regolazione, raffreddamento, consensi e diagnostica si valutano come un sistema. L'eventuale beneficio energetico si misura sul ciclo reale.
Invia foto di alimentatore e lampada, marca e modello della macchina, allarme e schema disponibile. Potenza uguale non significa compatibilità. Con dati parziali indichiamo che cosa manca prima di scegliere un componente.
Identifichiamo sorgente, dati elettrici, protezioni e sequenza di macchina per distinguere riparazione, ricambio e modifica del quadro.

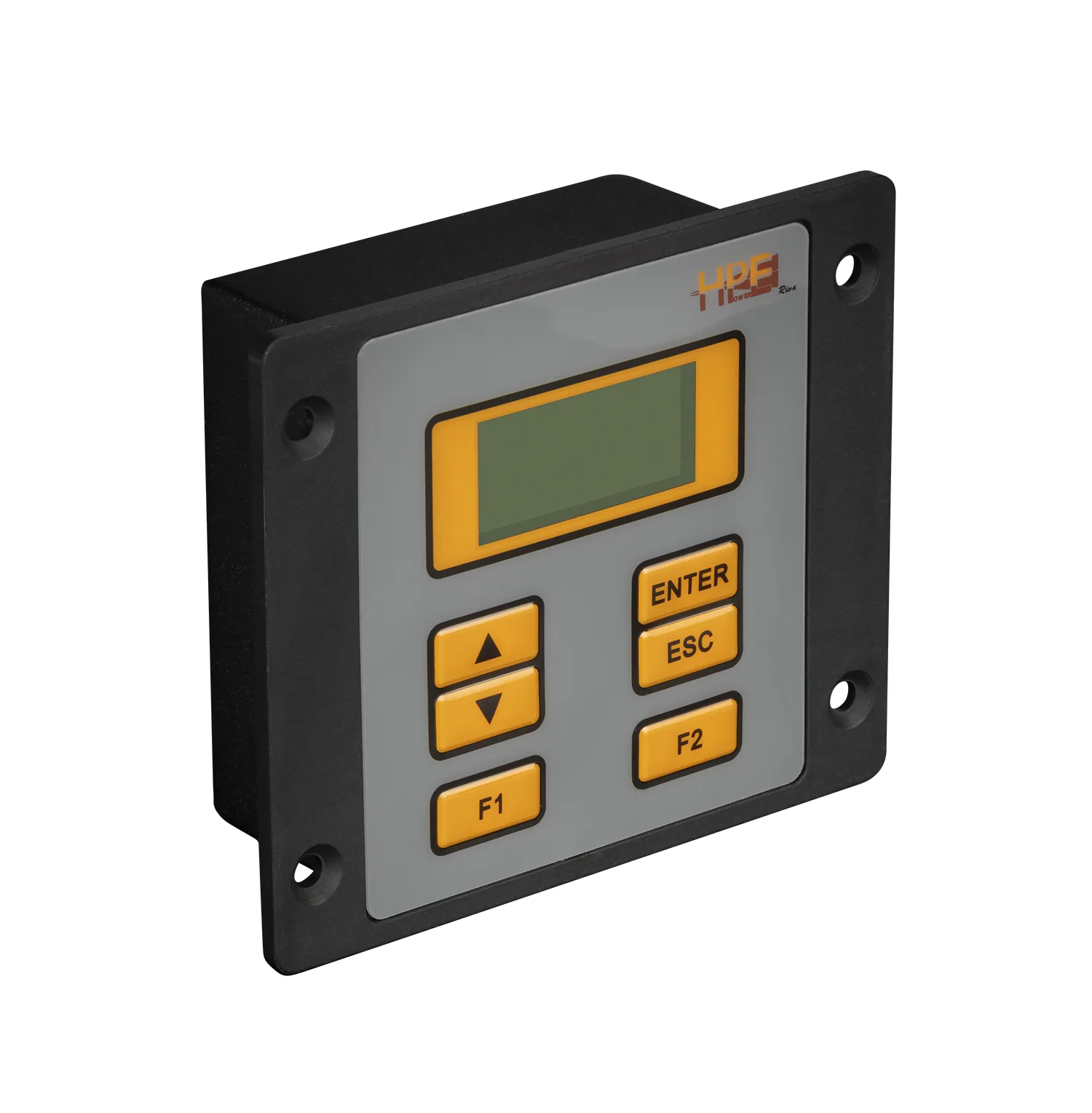

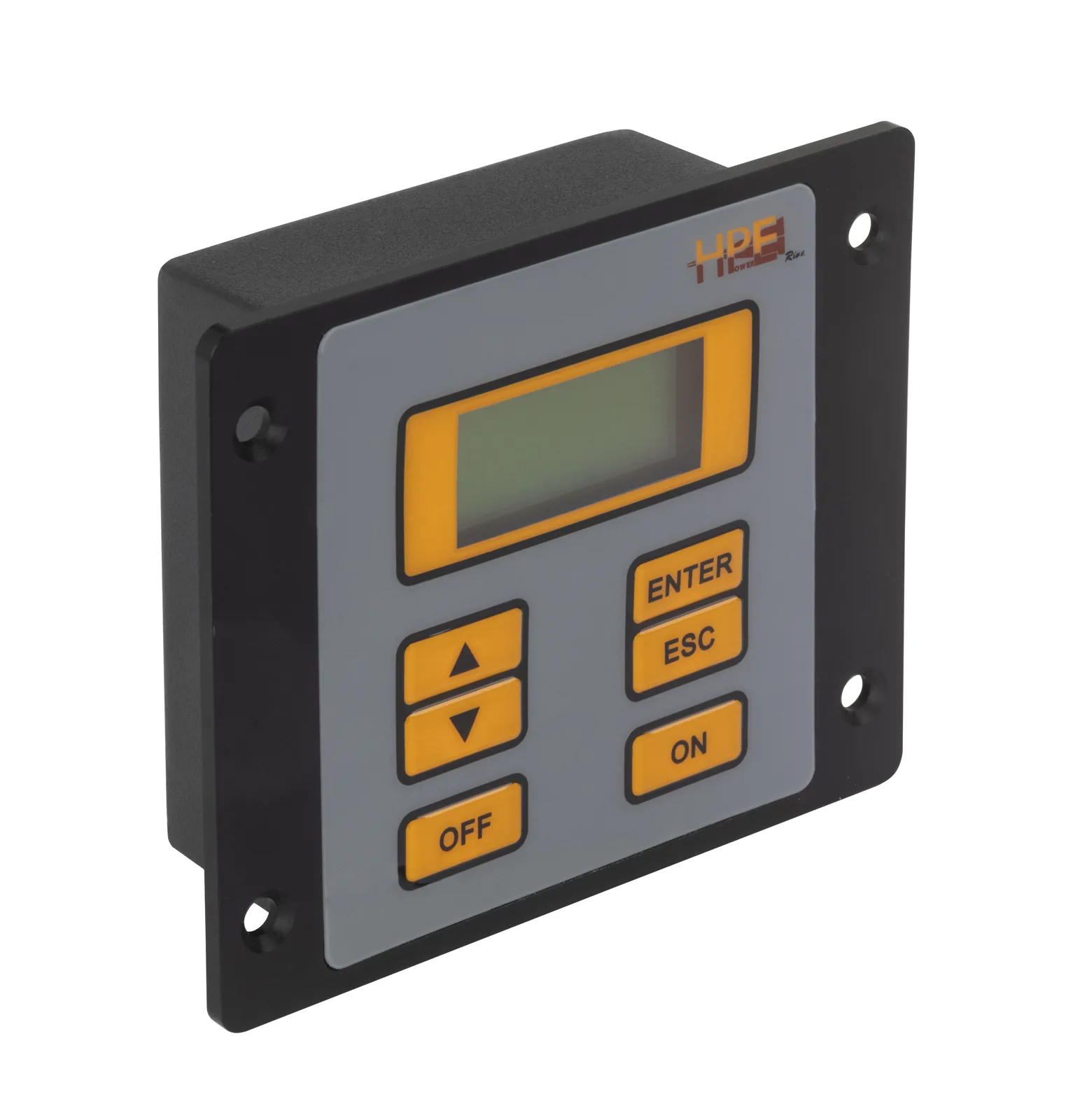

Potenza impostata, velocità, pausa, ricette e stato lampada devono essere leggibili dal controllo e coerenti con il prodotto.
Definiamo interfacce elettriche e software con il costruttore, insieme ad alimentazione, dissipazione e consensi di sicurezza.

La fotografia prova la realizzazione del quadro; configurazione e risultato di processo di un nuovo impianto vanno definiti sul caso.

Nel caso Müller Martini si è lavorato fino a 250 m/min sulla stampa specifica; il dato non è una prestazione dell'alimentatore isolato.
| Voce | Dato da rilevare | Perché conta |
|---|---|---|
| Sorgente | Tipo di lampada a scarica o modulo LED, arco/lunghezza, dati di targa e curva richiesta. | Definisce accensione, tensione, corrente, regolazione e interfaccia corretta. |
| Rete e cablaggio | Tensioni disponibili, protezioni, cavi, connettori, quadro esistente e spazio. | Evita accoppiamenti elettrici impropri e permette una proposta installabile. |
| Ciclo operativo | Ore, pieno carico, pause, velocità, ricette e tempi di riavvio. | La valutazione energetica e di regolazione dipende dall'uso reale. |
| Aria e liquido | Ventilazione del corpo lampada o del quadro; circuito di raffreddamento del LED se previsto. | La gestione termica fa parte della disponibilità e del comportamento della sorgente. |
| Controllo | Controllo macchina (PLC), pannello operatore (HMI), segnali di ingresso/uscita (I/O), comunicazione, consensi, allarmi e arresti. | Il sistema deve inserirsi nella sequenza e dare informazioni utilizzabili all'operatore. |
La nostra esperienza comprende trasformatori elettromeccanici e sistemi elettronici. Per un retrofit confrontiamo funzionamento, ricambi, regolazione, diagnostica e consumo misurato, senza attribuire un risparmio percentuale alla sola sostituzione.
Se la sorgente e il ciclo restano adeguati, l'intervento può riguardare un guasto circoscritto. Stato, sicurezza, manutenzione e disponibilità delle parti vanno comunque verificati.
Se cambiano sorgente, prestazioni richieste, ricette o integrazione con la macchina, valutiamo un'architettura elettronica e un nuovo quadro con consensi e diagnostica.
Sorgente, quadro, rete, protezioni, cablaggio e sequenza esistente.
Guasto, ricambio, regolazione, capacità o cambio di processo.
Alimentazione, raffreddamento, segnali e interblocchi.
Quadro e componenti secondo il confine di fornitura concordato.
Collegamento a lampada, macchina e PLC/HMI.
Sequenze, allarmi, stabilità e risultato del processo sul prodotto reale.
| Situazione osservata | Informazioni da inviare | Verifica da impostare |
|---|---|---|
| La sorgente non si avvia | Messaggio di allarme, momento in cui compare, targhe della sorgente e dell’alimentatore. | Sequenza di avvio, disponibilità dei consensi e compatibilità dei componenti. |
| Si ferma dopo un periodo di lavoro | Durata indicativa prima dell’arresto, condizioni ambientali, stato del raffreddamento e messaggi del controllo. | Comportamento termico e condizioni di funzionamento del sistema completo. |
| La regolazione non segue la richiesta | Valore impostato, stato visualizzato, ricetta e momento del ciclo interessato. | Comandi, ritorni di stato, limiti della sorgente e interfaccia con il controllo. |
| L’alimentatore funziona, ma il trattamento cambia | Foto del difetto, materiale, velocità, lampada e ultima modifica nota. | Distinguere il comportamento elettrico dalla radiazione sul pezzo e dal risultato di polimerizzazione. |
La raccolta dati serve alla diagnosi tecnica. Una fotografia non stabilisce la compatibilità di un ricambio e non sostituisce il rilievo dell’impianto.
Avvio, arresto, richiesta di potenza e modalità operative devono avere un significato condiviso con il controllo della macchina.

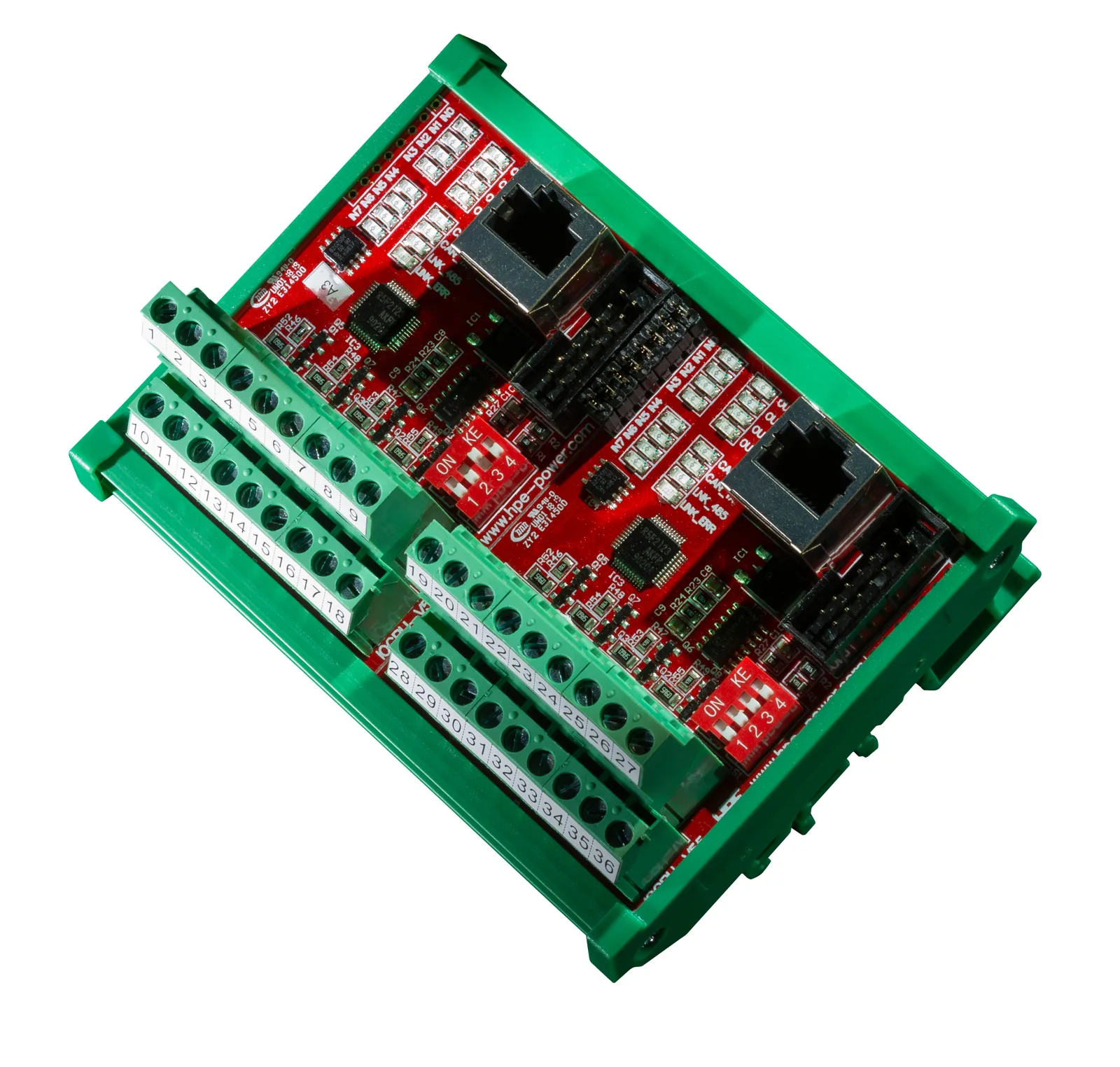

Disponibilità, funzionamento e guasto permettono al controllo di sapere se l’esposizione richiesta può essere eseguita. I segnali effettivi dipendono dal componente scelto.
Pause di produzione, arresti e riavvii richiedono una sequenza concordata con sorgente, raffreddamento e trasporto. Il nuovo alimentatore deve inserirsi in questa logica.
La proposta distingue alimentatore, quadro, collegamenti, eventuali adattamenti del controllo e prove. Un ricambio isolato e un rifacimento del quadro hanno perimetri diversi.
| Verifica | Domanda utile per il confronto |
|---|---|
| Accoppiamento alla sorgente | È identificata la lampada o il modulo, con i dati richiesti dal costruttore? |
| Interfacce e adattamenti | Sono inclusi cablaggi, connettori, raffreddamento e aggiornamenti del controllo necessari? |
| Fermo e prove | Sono specificate installazione, preparazione, prova dei segnali e riavvio della macchina? |
| Risultato economico | Il confronto include gli ausiliari e il ciclo reale, oltre al costo del componente? |
Indica il problema o il risultato atteso, quando compare e il modello della macchina. Una foto e i dati disponibili bastano per capire quali informazioni raccogliere dopo.
Condividi layout, interfacce disponibili e confine della fornitura. La proposta distingue componenti, integrazione, documenti, prove, tempi e costi.
Indica il tuo ruolo, l’obiettivo del cliente e le parti coinvolte. Definiamo che cosa può essere valutato dai documenti e che cosa richiede una prova o un rilievo.
Non basta la potenza. Si verificano tipo di sorgente, tensione, corrente, accensione, raffreddamento, cablaggio e segnali di controllo.
Un confronto attendibile richiede dati del ciclo e dell'energia utilizzata, compresi eventuali ausiliari. Non promettiamo una percentuale standard.
Quando segnali, sequenze e sicurezza sono compatibili, possiamo progettare l'interfaccia con il controllo già installato. Va verificato sullo schema e sulla macchina.
Sì, se incluso nella proposta. Possiamo lavorare su alimentatore, quadro e interfacce oppure su un perimetro più circoscritto.
Verifichiamo funzionamento elettrico, consensi, allarmi e comportamento della sorgente; la qualità del trattamento si misura sul prodotto e nel ciclo concordato.
Anche fotografie e schemi parziali sono sufficienti per iniziare. Ti diremo quali misure servono per una scelta affidabile.
