Quadri elettrici UV: dalla potenza al controllo del trattamento.
Alimentazione delle lampade, protezioni e gestione della macchina: una selezione di quadri realizzati da Electro Tecnology per applicazioni UV differenti.
Il trattamento UV comincia dal progetto elettrico.
Un impianto UV deve coordinare sorgenti, alimentazione, raffreddamento e ciclo di lavoro. Il quadro elettrico raccoglie queste funzioni e le collega alle esigenze concrete della macchina: numero di lampade, potenza richiesta, comandi dell’operatore e segnali scambiati con la linea.
In vent’anni di attività abbiamo fornito quadri per numerose applicazioni industriali. Questa galleria presenta una selezione di realizzazioni: armadi chiusi, disposizione interna, alimentatori e cablaggi raccontano la parte del lavoro che normalmente rimane dietro una porta.
Ogni configurazione nasce dal confronto sul processo. Le fotografie mostrano forniture diverse, con dotazioni definite per la rispettiva applicazione.
Esperienza nella realizzazione di quadri e sistemi industriali.
Nei sistemi multilampada, alimentazione indipendente fino a ogni lampada.
Viste esterne e interne delle realizzazioni.
La competenza si vede anche a quadro aperto.
Una linea dedicata per ogni lampada
In tutti i nostri impianti con più lampade, ogni lampada dispone della propria linea di alimentazione, separata dalle altre fino alla lampada stessa. Ogni ramo ha il proprio interruttore magnetotermico; anche controlli e sicurezze delle lampade sono separati.
Questa architettura è una scelta progettuale per una maggiore sicurezza e per distinguere le funzioni delle singole sorgenti. La separazione dei circuiti deve essere considerata insieme alla logica complessiva della macchina e ai suoi arresti.
Potenza, comando e collegamenti

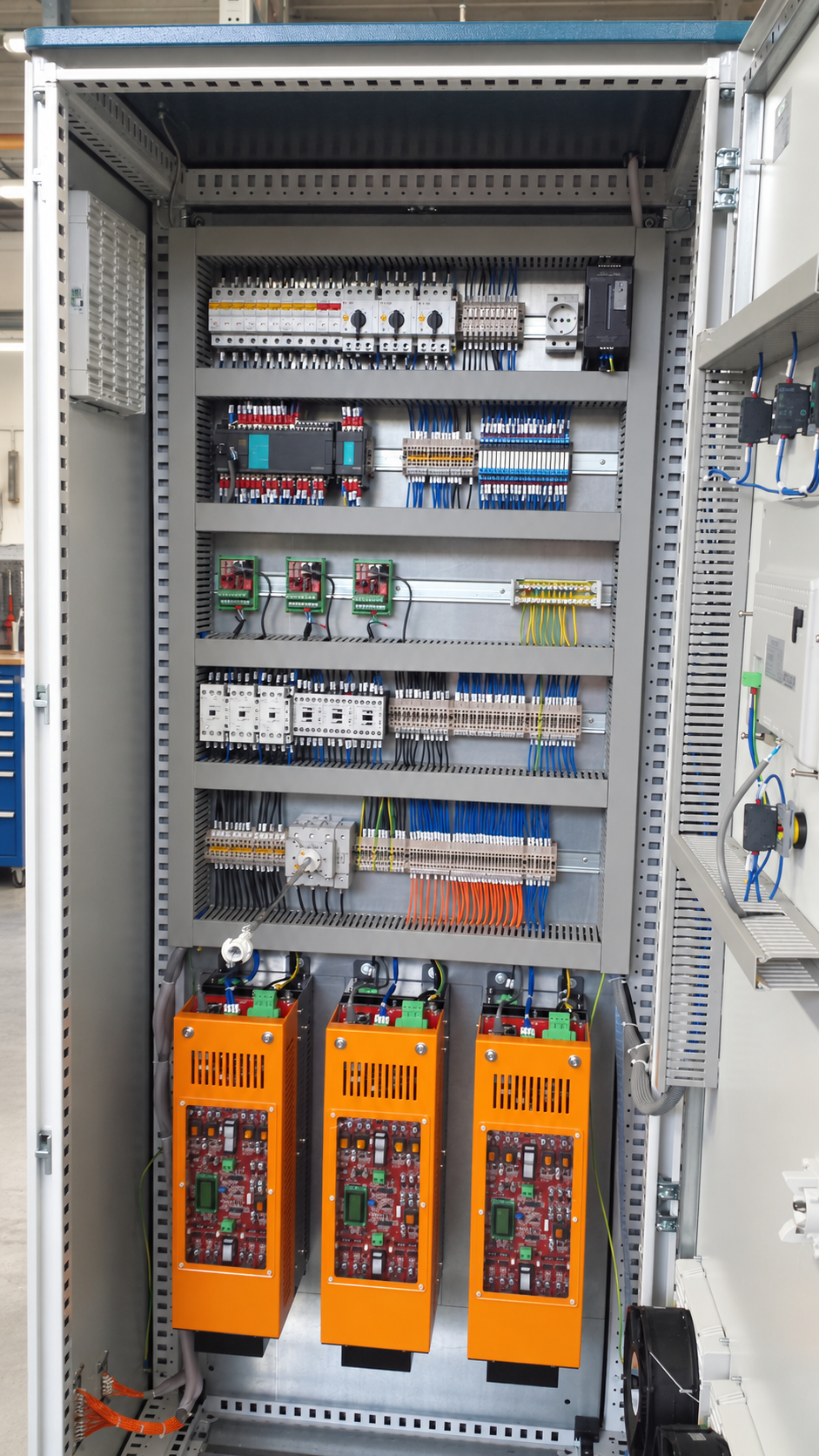

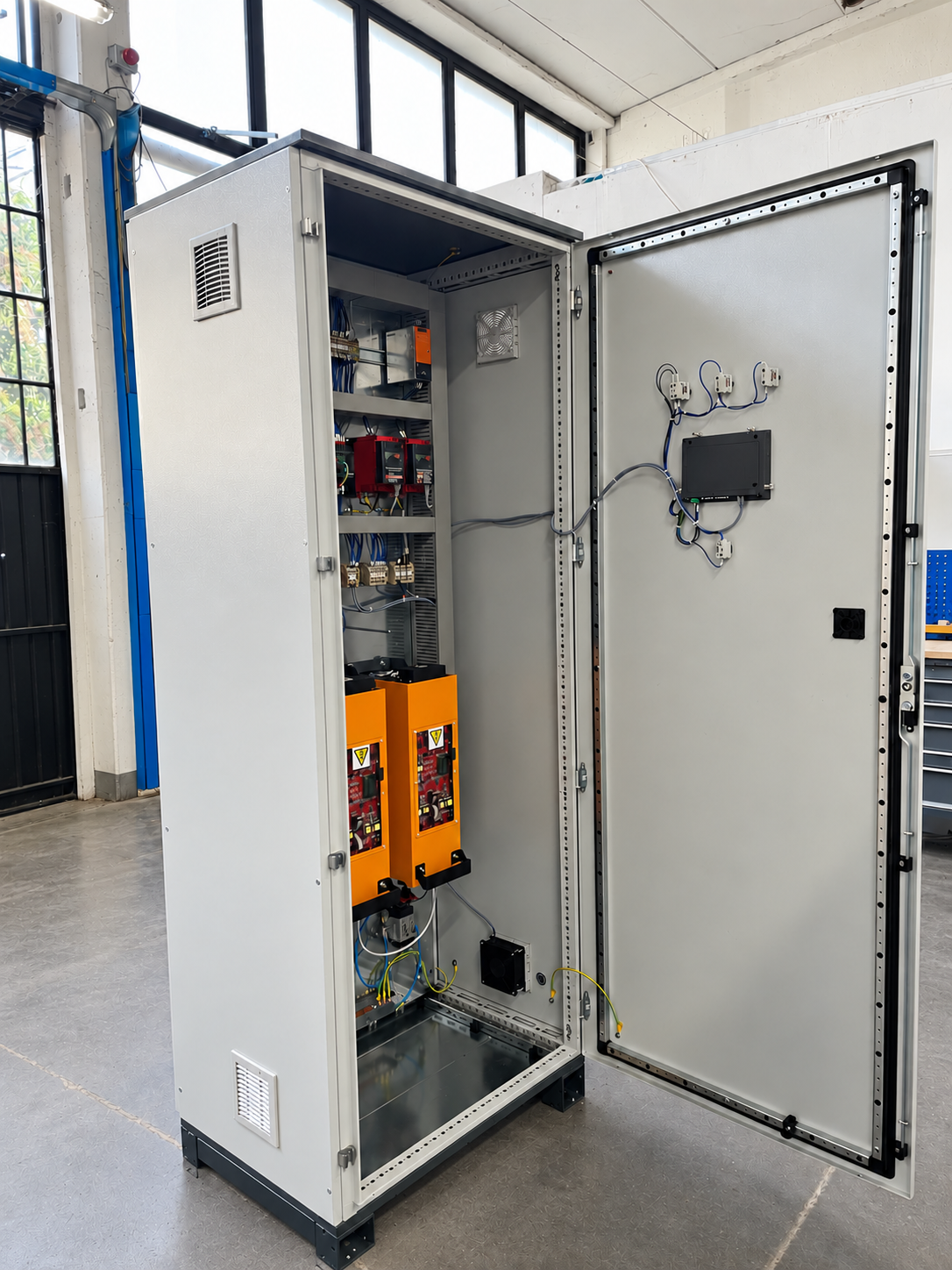

Le viste interne mostrano alimentatori UV, apparecchi di protezione e comando, controllori, morsettiere e percorsi dei conduttori. Nella configurazione con tre alimentatori è leggibile la ripetizione dei gruppi associati alle sorgenti.
La disposizione dei componenti e l’identificazione dei collegamenti fanno parte della realizzazione del quadro. Per chi deve intervenire sulla macchina, poter riconoscere circuiti e punti di connessione è un aspetto concreto del lavoro quotidiano.
Il quadro dialoga con il processo
Comandi, segnalazioni e pannello operatore vengono definiti in funzione della macchina. La gestione delle lampade si coordina con raffreddamento, aspirazione e condizioni di funzionamento previste per l’applicazione.
La scelta delle interfacce e dei segnali viene affrontata insieme all’integrazione sulla linea: il quadro deve ricevere i consensi necessari e rendere disponibili gli stati richiesti dal ciclo.
Dall’armadio chiuso alla costruzione interna

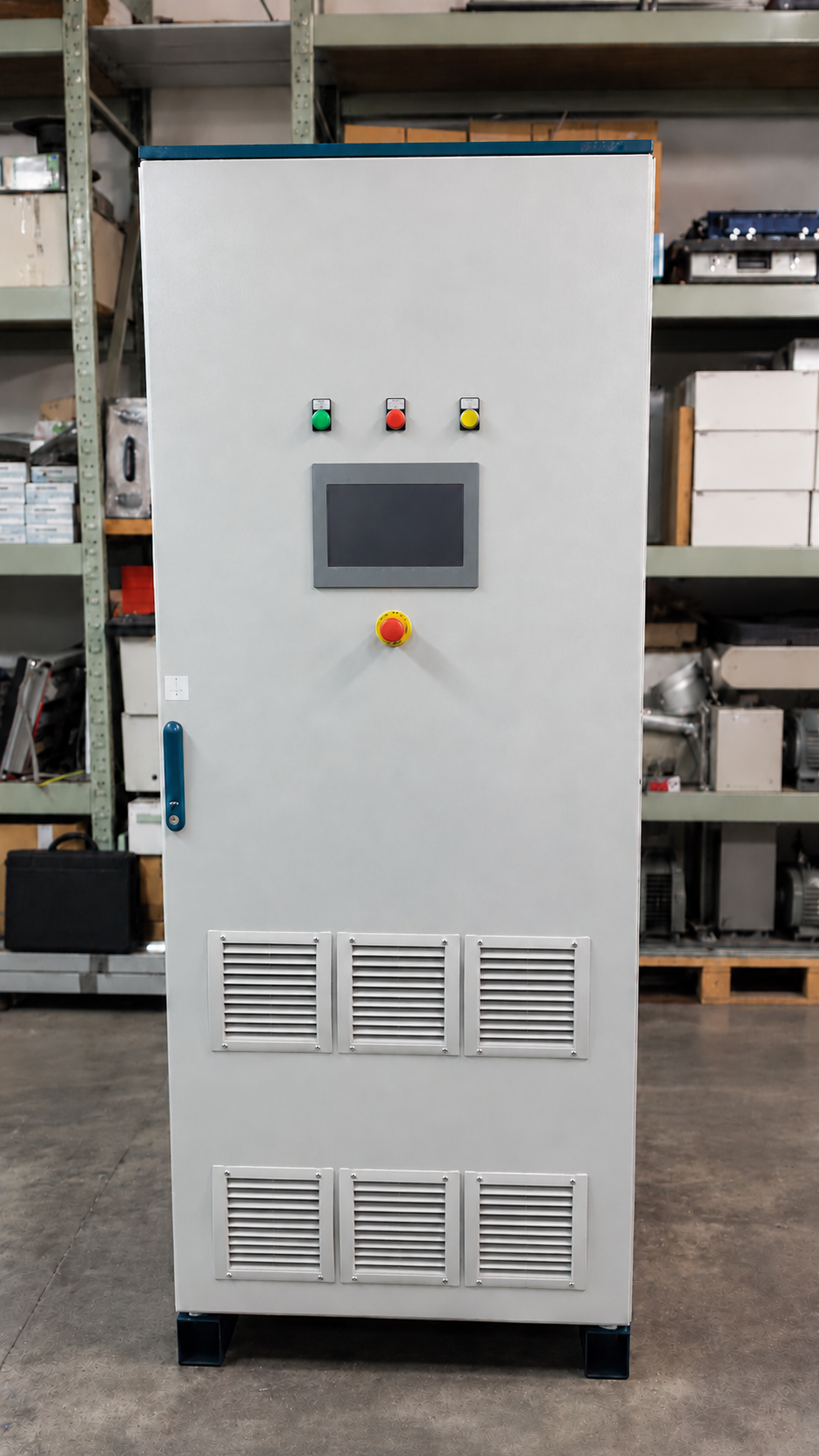

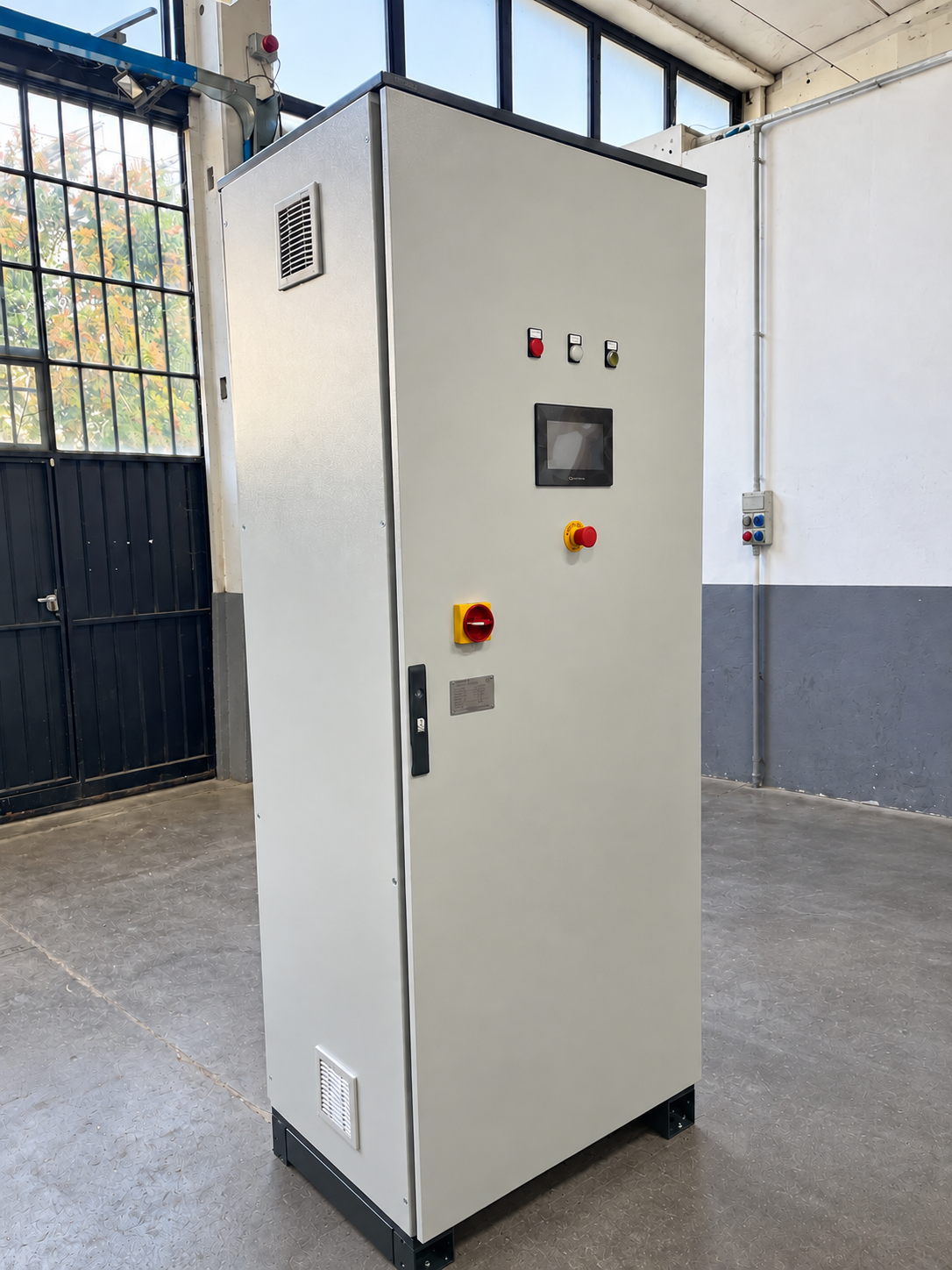

Le fotografie esterne mostrano il lato utilizzato dall’operatore: pannello, segnalazioni e comandi. Quelle interne permettono di osservare l’organizzazione elettrica delle forniture.
Dimensioni dell’armadio, ventilazione, alimentatori e dotazioni di controllo vengono definiti per ciascun progetto, considerando le condizioni di installazione e le caratteristiche delle sorgenti.
Gli elementi da definire per un quadro UV.
| Elemento | Configurazione del progetto |
|---|---|
| Sorgenti UV | Numero, caratteristiche elettriche e modalità di funzionamento delle lampade. |
| Sistemi multilampada | Linea separata fino a ogni lampada, magnetotermico dedicato, controlli e sicurezze indipendenti. |
| Alimentatori | Scelta e disposizione in funzione delle lampade e del processo. |
| Comandi e controllo | Segnalazioni, pannello operatore e logiche secondo la configurazione richiesta. |
| Gestione dell’aria | Coordinamento con raffreddamento e aspirazione previsti dalla macchina. |
| Interfacce di linea | Consensi, stati e segnali da definire con il sistema che gestisce il ciclo. |
| Cablaggio | Collegamenti tra componenti, morsettiere e utenze della macchina. |
Le immagini documentano più realizzazioni del nostro archivio. Potenze, dimensioni e dotazioni vengono specificate nella documentazione della singola fornitura.
Esperienza che diventa costruzione.
Conoscere le esigenze dell’UV
Il progetto elettrico considera il funzionamento delle sorgenti insieme alla loro gestione nel ciclo produttivo. Alimentazione e controllo sono parti dello stesso lavoro.
Mostrare il lavoro realizzato
Presentiamo anche gli interni: disposizione degli apparecchi, morsettiere e cablaggi consentono di osservare come sono costruiti i quadri.
Definire il perimetro con il cliente
Numero di lampade, interfacce e condizioni di installazione sono il punto di partenza per concordare una fornitura adatta alla macchina.
Hai un sistema UV da alimentare o aggiornare?
Inviaci numero e dati delle lampade, informazioni sulla macchina e funzioni richieste. Valutiamo insieme alimentazione, controllo e integrazione del quadro.
Progetto e documentazione tecnica: Electro Tecnology. Fotografie della realizzazione, con rimozione dei riferimenti identificativi e conservazione dei dettagli tecnici.
