Quadro e componenti di automazione industriale Electro Tecnology
Controllo macchina · Pannello operatore · Quadri · Cablaggi

Automazione progettata sul ciclo della tua macchina.

Progettiamo quadri e cablaggi, il controllo della macchina (PLC) e il pannello operatore (HMI) per nuove macchine e interventi sull'esistente. Coordinare azionamenti, segnali, allarmi e sottosistemi UV richiede prima di tutto capire che cosa la linea deve fare e come l'operatore la usa.

Uno schema disponibile, foto del quadro e descrizione del ciclo sono un buon punto di partenza.

Dalle realizzazioni ai dettagli

Guarda le realizzazioni di questo ambito.

Fotografie, scelte tecniche e dati delle forniture: apri le pagine per conoscere il lavoro svolto.

Scegli il percorso

Nuova logica, migrazione o problema di fermo?

Da quale problema partiamo?

Nuovo controllo, macchina da aggiornare o linea da integrare?

01 · Nuova macchina

Una sequenza da costruire

Definiamo stati, azionamenti e segnali di ingresso e uscita (I/O), interblocchi e interfaccia operatore con il costruttore prima di scegliere l'hardware.

02 · Macchina esistente

Un controllo che limita la produzione

Analizziamo fermi, ricette, componenti non più supportati e documentazione disponibile. La migrazione può richiedere la ricostruzione delle logiche, non solo la sostituzione del PLC.

03 · Sottosistema UV

Una sorgente da coordinare

Consensi, velocità, potenza, raffreddamento, aspirazione, allarmi e protezioni devono dialogare con il trasporto e con il controllo principale.

Perimetro tecnico

Dal sensore al pannello operatore: quali decisioni prendiamo insieme.

La scelta dei componenti segue la funzione e i vincoli della macchina. Questa tabella è un elenco di verifiche possibili, non una lista di parti obbligatorie in ogni fornitura.

Capire perché la macchina si ferma

Stati e segnali aiutano a individuare quale condizione impedisce l’avvio.

Regolare il ciclo con chiarezza

Parametri, ricette e allarmi sul pannello guidano chi conduce la macchina.

Preservare le funzioni utili

Prima dell’aggiornamento definiamo cosa mantenere e come verificarlo al riavvio.

Apri le verifiche tecniche: quadro, controllo, pannello e segnali
AreaInformazioni da definireRisultato per chi usa la macchina
Quadro e potenzaAlimentazioni, protezioni, motori, inverter, cablaggi e spazio disponibile.Architettura accessibile e coerente con le utenze e il ciclo.
Controllo macchina (PLC) e segnali di ingresso/uscita (I/O)Sequenze, stati, sensori, attuatori, consensi e tempi di risposta richiesti dal processo.Comportamento ripetibile e diagnosi dei segnali che impediscono l'avvio.
Pannello operatore (HMI) e ricetteParametri modificabili, ruoli operatore, cambio formato, allarmi e dati di manutenzione.Informazioni comprensibili per regolare e ripristinare la macchina.
ComunicazioniDispositivi e protocolli presenti, per esempio Modbus, EtherCAT o CAN quando pertinenti.Scambio di comandi e stati con i sottosistemi senza perdere visibilità dei guasti.
Protezioni e arrestiFunzioni richieste, interblocchi, ripartenza e responsabilità tra costruttore e integratore.Sequenze da verificare con la macchina e con i responsabili della conformità complessiva.

Le funzioni di sicurezza, le responsabilità e la documentazione si definiscono sul progetto e sull'architettura completa della macchina.

Integrazione UV

Il gruppo lampada deve seguire la macchina.

Nel nostro lavoro il controllo non si ferma al PLC. Alimentazione UV, corpo lampada, raffreddamento, aspirazione e trasporto formano una sequenza: se manca un consenso o la velocità cambia, stati, allarmi e risposta del gruppo vanno definiti in modo esplicito.

01
Prima dell'esposizione

Preparazione della sorgente, condizioni termiche, aria e consensi della linea.

02
Durante il ciclo

Velocità, ricette, regolazione e informazioni visibili a chi conduce la macchina.

03
All'arresto

Sequenze, allarmi, protezione del prodotto e condizioni di riavvio da collaudare sul sistema reale.

Azionamento del nastro trasportatore in un sistema realizzato da Electro Tecnology
Lavori documentati

Un quadro aggiornato e un comando costruito intorno al ciclo.

Aggiornamento degli azionamenti Mitsubishi

Esigenza: aggiornare gli azionamenti conservando la macchina esistente.

Intervento documentato: aggiornamento dei componenti e del controllo degli azionamenti nel quadro, mostrato nella fotografia.

Verifiche per un intervento simile: compatibilità delle interfacce, sequenze, arresti e riavvii da concordare sulla macchina. La fotografia documenta il lavoro sul quadro; non quantifica produttività o riduzione dei fermi.

Per la tua macchina: occorrono schema, elenco utenze, allarmi, condizioni di arresto e funzioni da preservare. Prima di definire il ricambio confrontiamo interfacce, sequenza e documentazione disponibile.

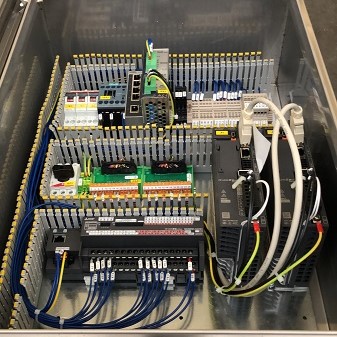

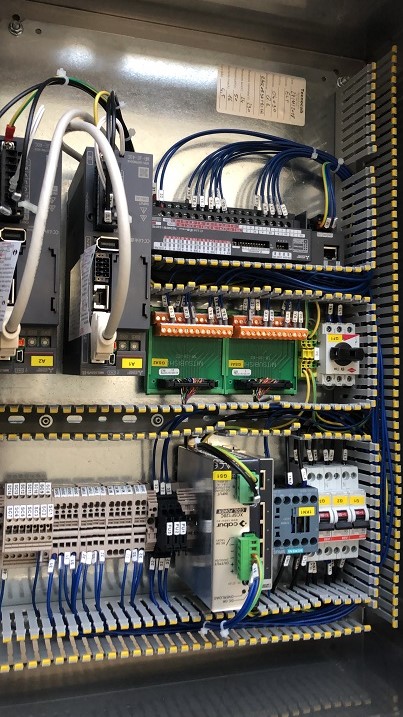

Quadro di gestione degli azionamenti Mitsubishi aggiornato presso un cliente
Dettaglio del quadro aggiornato. Il perimetro dell'intervento è specifico della macchina.

Rotary UV2 Plus: interfaccia operatore

L'archivio della nostra storia mostra lo sviluppo del comando di un Rotary UV2 Plus per serigrafia, con gestione delle lampade, parametri di lavoro e allarmi. Il caso collega trattamento UV e interfaccia, ma non dichiara prestazioni del processo non documentate.

Vedi la cronologia e l'immagine →

Nel revamping serigrafico in Veneto

La struttura della macchina è stata conservata mentre sono stati aggiornati potenza, comando e aspirazione, con revisione dei corpi lampada. È un esempio del ruolo del controllo in un intervento coordinato.

Vedi il revamping →
Metodo di lavoro

Dalla funzione da mantenere alla prova in macchina.

01

Rilievo

Macchina, ciclo, I/O, quadri, programmi disponibili e problemi quotidiani.

02

Requisiti

Funzioni da conservare, nuove esigenze, criteri di accettazione e responsabilità.

03

Progetto

Architettura elettrica, segnali, HMI, comunicazioni e interfacce.

04

Costruzione

Quadro, cablaggi e logiche nel perimetro concordato.

05

Collaudo

Sequenze, allarmi, arresti, riavvii e risultato sul processo reale.

06

Consegna

Documenti e indicazioni operative previsti nella proposta.

Per una prima valutazione

Che cosa inviare, anche se la documentazione è incompleta.

Macchina e controllo

  • Foto d'insieme, del quadro e delle targhe di PLC, HMI e inverter.
  • Schema elettrico, lista I/O, programmi e ricette se disponibili.
  • Descrizione delle fasi, dei consensi, degli arresti e degli allarmi attuali.

Problema e obiettivo

  • Che cosa non funziona e quando compare il problema.
  • Funzioni da mantenere e modifiche desiderate, con ritmi e formati di produzione.
  • Sottosistemi da integrare, per esempio UV, aspirazione o trasporto.
La prima risposta utile: indichiamo quali verifiche sono possibili da remoto e quali richiedono rilievo in macchina, quali dati mancano e quale perimetro si può proporre. Tempi e costo seguono questa definizione.
Controllo esistente

Una migrazione deve preservare le funzioni della macchina.

Che cosa è disponibile

Schemi, lista dei segnali, modelli dei dispositivi, programmi e copie disponibili del software definiscono il punto di partenza. Documentazione mancante e logiche da ricostruire entrano nel perimetro del lavoro.

Che cosa deve restare

Ricette, formati, sequenze, consensi e dialogo con le altre parti della linea vanno elencati prima di scegliere la nuova architettura.

Che cosa cambia

Nuovi dispositivi o protocolli possono richiedere adattamenti del cablaggio, delle variabili e del pannello. La sostituzione del solo PLC non descrive l’intervento completo.

Come organizzare il fermo

Preparazione, montaggio, trasferimento dati, prove e ripartenza si pianificano sul rilievo. Tempi e possibilità di ripristino si concordano prima dell’intervento, senza una durata standard per ogni macchina.

Il lavoro dell’operatore

Un allarme deve aiutare a capire il prossimo passo.

Stato, causa e condizioni di ripartenza.

La schermata deve distinguere la fase attuale, il consenso mancante e il componente interessato. Parametri, ricette e messaggi vanno organizzati intorno ai compiti dell’operatore.

La fotografia mostra lo sviluppo dei comandi del Rotary UV2 Plus già documentato nella nostra storia. È una prova di progettazione dell’interfaccia, non una schermata standard proposta a ogni cliente.

Schermata di progettazione dei comandi del Rotary UV2 Plus
Comandi Rotary UV2 Plus: un esempio documentato nell’archivio aziendale.
Apri i criteri per parametri, ricette e diagnostica
CompitoChe cosa rendere comprensibile
Avviare la macchinaModalità e consensi necessari per la fase richiesta.
Cambiare formatoRicetta selezionata, parametri pertinenti e campi modificabili per il ruolo previsto.
Gestire un fermoStato attuale, messaggio utile e condizioni da verificare prima della ripartenza.
Fare manutenzioneIdentificazione dei segnali e informazioni previste per la diagnosi, coerenti con la documentazione consegnata.
Accettazione e consegna

Le prove si definiscono prima del riavvio.

FaseChe cosa verificare con il cliente
Prima dell’installazioneDocumenti, componenti e interfacce rispetto al perimetro concordato.
Segnali e modalitàCorrispondenza degli ingressi e delle uscite, selezione delle modalità e stati attesi.
Ciclo e cambio formatoSequenze, ricette e comportamento delle utenze nelle condizioni previste.
Arresti e riavvioReazioni ai casi concordati, messaggi e condizioni di ripartenza, con i responsabili della macchina.
ConsegnaVersioni software, documenti e indicazioni operative previsti dalla proposta.

Le funzioni e le responsabilità di sicurezza si verificano sull’architettura completa della macchina. Queste fasi descrivono un metodo di collaudo da concordare, non un risultato già certificato.

Prima richiesta e proposta

Una richiesta utile anche con dati incompleti.

Cliente utilizzatore

Indica il problema o il risultato atteso, quando compare e il modello della macchina. Una foto e i dati disponibili bastano per capire quali informazioni raccogliere dopo.

Costruttore o ufficio tecnico

Condividi layout, interfacce disponibili e confine della fornitura. La proposta distingue componenti, integrazione, documenti, prove, tempi e costi.

Consulente del cliente

Indica il tuo ruolo, l’obiettivo del cliente e le parti coinvolte. Definiamo che cosa può essere valutato dai documenti e che cosa richiede una prova o un rilievo.

Domande frequenti

Le risposte prima di cambiare PLC o HMI.

Si può mantenere la macchina sostituendo il controllo?

Spesso sì, se si possono ricostruire le sequenze e integrare gli I/O e i dispositivi esistenti. Verifichiamo schemi, software disponibile, funzioni di sicurezza e prova del ciclo prima di definirlo.

Un nuovo HMI può dialogare con il PLC attuale?

Dipende da modello, protocollo, variabili disponibili e condizioni del software. Prima del progetto individuiamo parametri, allarmi e informazioni davvero utili a chi opera.

Quanto durerà il fermo macchina?

Dipende da rilievo, preparazione del quadro, accessibilità, migrazione, prove e riavvio. Definiamo le fasi e il fermo previsto dopo aver visto l'impianto.

Fornite solo il software?

Il perimetro si concorda: possiamo lavorare su logiche, HMI, quadro, cablaggi e integrazione UV secondo responsabilità e interfacce definite con il cliente o il costruttore.

Quale prova conclude l'intervento?

Controlliamo gli stati della macchina, i consensi, gli allarmi, le condizioni di arresto e riavvio e il comportamento sul prodotto nelle condizioni concordate.

Raccontaci quale funzione della macchina vuoi migliorare.

Se sei un cliente, un costruttore o un consulente che segue un cliente, indica il tuo ruolo e la funzione da migliorare. Una foto del quadro e una descrizione del ciclo bastano per iniziare. Se hai schemi, programmi, lista I/O o video dell'anomalia, aiutano a definire la verifica successiva.
