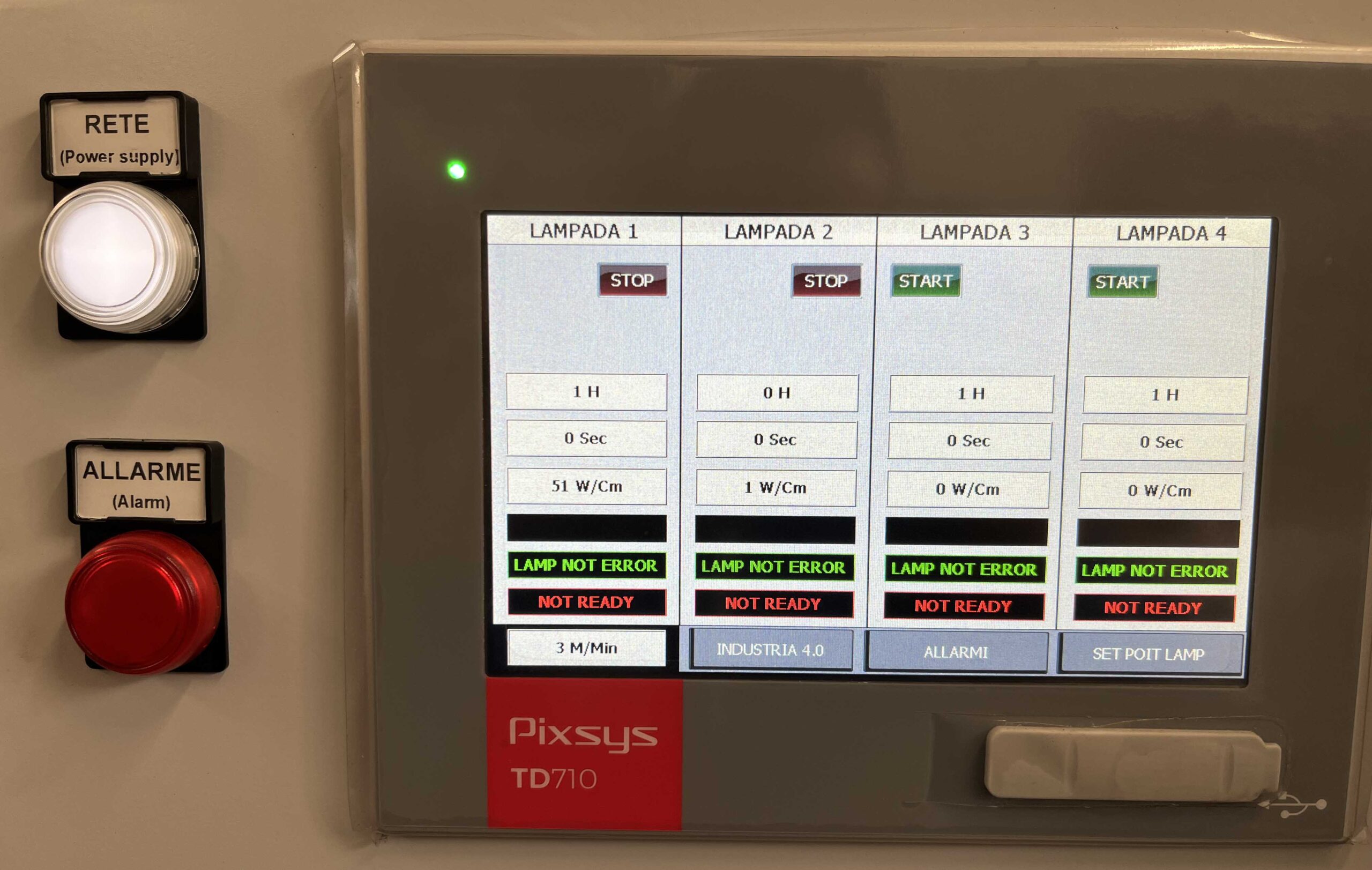

Impianto industriale UV oggetto di valutazione per retrofit
Aggiornamento e revisione del sistema UV

Retrofit e revamping di impianti UV industriali.

Analizziamo lampade, alimentazione, quadri, automazione e aria della macchina esistente. Definiamo che cosa mantenere, riparare o sostituire in base al processo, poi collaudiamo l'intervento sulla linea. Due lavori documentati mostrano il nostro perimetro.

Dalle realizzazioni ai dettagli

Guarda le realizzazioni di questo ambito.

Fotografie, scelte tecniche e dati delle forniture: apri le pagine per conoscere il lavoro svolto.

Macchina ferma o progetto di aggiornamento?

Per un guasto in corso puoi chiamare. Per valutare l’aggiornamento bastano foto, targhe e obiettivo; fermo previsto, attività e costo si definiscono dopo il rilievo.

Macchina ferma? Chiama 0542 643671Chiedi una valutazione del retrofit

Da quale problema partiamo?

Tre segnali che richiedono una diagnosi, non una sostituzione automatica.

01 · Processo

La polimerizzazione UV non è più stabile?

Si confrontano formulazione, velocità, stato delle lampade, riflettori, distanza ed esposizione. L'esito sul prodotto dipende dall'intero ciclo e va provato.

02 · Macchina

Fermi e allarmi rallentano la linea?

Si leggono sequenze, alimentazione, consensi, raffreddamento e aspirazione prima di attribuire il guasto a un componente.

03 · Ricambi

La parte originale è difficile da trovare?

Identifichiamo funzione e interfacce. Una riparazione o un ricambio compatibile può risolvere il problema; se il limite coinvolge più gruppi, valutiamo un revamping.

Primo passo: bastano fotografie, targhe, schema disponibile e descrizione dell'anomalia. Non serve smontare parti solo per inviare la richiesta.

Intervento documentato · Stampa

Müller Martini: sette corpi lampada e sette alimentatori.

Due fasi: ripristino dei gruppi UV esistenti e successiva costruzione di sette nuovi corpi lampada, con quadro comunicante e potenza modulata dalla velocità.

Situazione iniziale e analisi

La macchina disponeva di sette corpi lampada, ciascuno con due lampade. Gli otturatori pneumatici non funzionavano e il quadro con trasformatori non comunicava con la macchina. Abbiamo analizzato corpi lampada, riflettori, alimentatori e aspirazione; l'impianto era smontato, quindi non era possibile verificare inizialmente la stampa.

Due fasi di intervento

Prima abbiamo revisionato i sette corpi esistenti, riprogettato e sostituito l'otturazione pneumatica e realizzato un nuovo quadro comunicante con la macchina. Successivamente abbiamo progettato e costruito da zero sette nuovi corpi lampada, ciascuno con una singola lampada da circa 160 W/cm, riprogettando aspirazione e raffreddamento. La potenza viene modulata in funzione della velocità di stampa.

Prove e risultato in produzione

Electro Tecnology ha eseguito le prove di funzionamento, la messa in servizio e il collaudo. I tecnici del cliente hanno svolto controlli visivi, prove di strappo con propri dispositivi e analisi della sovrapposizione dei colori tramite il sistema di visione della macchina.

Su alcune combinazioni di carta e inchiostro, la macchina è stata comunemente utilizzata fino a 250 m/min, la sua velocità massima. Il precedente limite di 160 m/min è riferito dai macchinisti, non misurato da Electro prima dell'intervento.

Responsabilità: progettazione, programmazione e collaudo seguiti dal titolare Electro Tecnology; installazione meccanica ed elettrica curate da due collaboratori. Cliente anonimo. I risultati riguardano i materiali e le condizioni di questo impianto.

Che cosa prova questo caso

Documenta l'integrazione di gruppi UV, alimentazione e comando su una macchina esistente, con immagini del quadro e del corpo lampada installato. La velocità è riferita soltanto all'applicazione descritta.

Per un nuovo impianto: inchiostro, supporto, esposizione, velocità e criterio di polimerizzazione vanno rilevati e provati. Non usiamo 250 m/min come prestazione standard.

Quadro elettrico del revamping Müller Martini con sette alimentatori UV
Quadro realizzato per sette lampade UV, con alimentazione dedicata a ciascuna.
Corpo lampada UV installato sulla macchina Müller Martini
Corpo lampada installato sulla macchina esistente.

Domanda per il tuo stabilimento

Hai una macchina ancora produttiva ma il sistema UV limita il processo? Le fotografie della linea, del quadro e dei corpi lampada permettono una prima analisi delle interfacce.

Intervento documentato · Serigrafia

In Veneto, struttura conservata e gruppi funzionali aggiornati.

Presso un cliente serigrafico abbiamo mantenuto la struttura originale della macchina, sostituito potenza, comando e aspirazione e revisionato i corpi lampada.

Problema e analisi

Il sistema UV lavorava film plastici destinati a touchscreen. Presentava criticità nei corpi lampada, nell'alimentazione a trasformatori, nei controlli e nella gestione dell'aria, con arresti e rapido deterioramento delle lampade. Il cliente chiedeva qualità, maggiore produzione e stabilità. Abbiamo analizzato tutta la macchina, conservando il telaio robusto e la struttura.

Intervento

Abbiamo riprogettato e sostituito la parte elettrica, il raffreddamento e l'aspirazione. Un nuovo piano aspirato mantiene aderenti al tappeto anche i formati piccoli, che prima si sollevavano nel vano lampade. I corpi lampada conservano l'involucro esterno, con nuove parabole riflettenti, otturazione e flussi d'aria interni. I trasformatori sono stati sostituiti da ballast elettronici, con efficienza del 96% dichiarata dal costruttore del componente.

Prove e riscontri

Il referente tecnico Electro e il responsabile di produzione hanno eseguito controlli visivi, prove di strappo e sfregamento. Dopo l'intervento il cliente ha potuto lavorare tutti i propri formati, migliorando la polimerizzazione e la stabilità.

Le misurazioni elettriche prima e dopo sul solo sistema UV, macchina separata dal resto della linea, hanno indicato circa il 35% di riduzione dell'assorbimento, secondo il ricordo del tecnico che ha seguito il lavoro; le letture assolute non sono attualmente disponibili.

Il cliente riferiva circa il 30% di scarti iniziali e, dopo circa un anno, il 7–8% di scarti complessivi, non riconducibili a scarsa polimerizzazione. Sono dati del cliente: la variazione complessiva non è attribuita automaticamente al solo sistema UV.

Responsabilità: progettazione, programmazione e collaudo seguiti dal titolare Electro Tecnology; installazione meccanica ed elettrica curate da due collaboratori. Cliente anonimo. I risultati riguardano i materiali e le condizioni di questo impianto.

Lavorare sull'esistente

L'intervento mostra come separare la struttura ancora utilizzabile dai gruppi che richiedono un aggiornamento. Non sono pubblicati qui valori di dose o velocità: vanno definiti sul prodotto e sulla configurazione del cliente.

Le fotografie mostrano l'impianto e i gruppi interni dopo le modifiche; il cliente resta riservato.

Impianto serigrafico oggetto di revamping presso un cliente in Veneto
Macchina serigrafica mantenuta nella sua struttura.
Gruppi interni del sistema UV dopo il revamping
Dettaglio interno del sistema aggiornato.
Dettaglio del revamping: potenza, comando, aspirazione e corpi lampada
Potenza, comando, aspirazione e corpi lampada nel perimetro dell'intervento.
Perimetro tecnico

La decisione nasce da un inventario funzionale.

Valutiamo la macchina e il sottosistema UV insieme. Le parti meccaniche utilizzabili possono restare; i componenti che limitano sicurezza, manutenzione o processo entrano nella proposta di intervento.

GruppoVerifica sull'esistentePossibile intervento
Corpi lampada e otticaGeometria, riflettori, schermature, apertura, accesso e area irradiata.Revisione, sostituzione del corpo o modifica del posizionamento secondo il processo.
AlimentazioneTipo di sorgente, potenza, cablaggio, compatibilità elettrica e regolazione.Riparazione o nuovo alimentatore/quadro con consensi e protezioni coerenti.
Aria e termicaFlussi, temperature sul pezzo, aspirazione e gestione dell'ozono dove pertinente.Revisione di ventilazione, canalizzazioni o aspirazione e relativa diagnostica.
Trasporto e automazioneVelocità, interfacce, controllo macchina (PLC), pannello operatore (HMI), allarmi, interblocchi e spazio macchina.Integrazione dei nuovi gruppi conservando quanto è tecnicamente idoneo.

La tabella elenca verifiche e possibilità, non componenti sostituiti in ogni progetto. La configurazione è definita dopo il rilievo.

Sorgente e processo

La compatibilità UV si verifica sul prodotto e sulla macchina.

Scarica UV e formulazione

Per le lampade esistenti si rilevano tipologia, spettro, potenza, lunghezza utile, alimentazione e stato dell'ottica. Un eventuale cambio di sorgente richiede verifica della formulazione e del risultato di polimerizzazione, anche in profondità quando pertinente.

Conversione a UV LED

Si valuta soltanto se inchiostro, vernice, resina o adesivo sono compatibili con lunghezza d'onda e dose disponibili. Vanno verificati distanza, copertura, raffreddamento, interfacce e velocità: il LED non è un ricambio diretto per ogni lampada a scarica.

Come si decide: scheda del prodotto e prove sul materiale reale guidano la selezione. Non trasferiamo automaticamente velocità o prestazioni da un impianto a un altro.

Metodo di lavoro

Dal rilievo al collaudo, con un confine di fornitura chiaro.

01 · Rilievo

Documentiamo macchina, lampade, quadro, flussi d'aria, vincoli di accesso, prodotto e sintomi.

02 · Diagnosi

Identifichiamo gruppi da mantenere, riparare o sostituire e rischi d'interfaccia.

03 · Proposta

Consegniamo perimetro, componenti, responsabilità, prove necessarie, tempi e costo.

04 · Integrazione

Progettiamo meccanica, alimentazione, consensi, controllo e aria secondo la macchina.

05 · Collaudo

Verifichiamo sequenze, protezioni, termica e trattamento sul prodotto concordato.

06 · Consegna

Definiamo documentazione dell'intervento e indicazioni utili alla manutenzione.

Quale intervento ti serve?

Ricambio, riparazione o revamping: scegliamo dopo la diagnosi.

Problema circoscritto

Service e ricambi

Identificazione, riparazione o sostituzione di un componente, dopo la verifica di funzione e compatibilità. Scopri il servizio ricambi UV.

Più gruppi coinvolti

Retrofit mirato

Corpi lampada, alimentazione, aria e controllo sono valutati insieme; il resto della macchina può restare quando è idoneo.

Nuovo obiettivo produttivo

Revamping del sistema

Quando cambiano formulazione, velocità o utilizzo, si ridefiniscono sottosistema UV, interfacce e collaudo sul processo.

Dati per una prima risposta

Che cosa inviare per una valutazione utile.

Macchina e guasto

  • Marca, modello, anno se disponibile, foto d'insieme e targhe.
  • Foto di corpi lampada, alimentatori, quadro e aspirazione.
  • Allarmi, condizioni in cui appaiono, interventi già eseguiti e schemi disponibili.

Processo e obiettivo

  • Prodotto e formulazione, scheda tecnica se disponibile, supporto e zona da trattare.
  • Velocità attuale e desiderata, temperatura ammessa, qualità attesa e criteri di accettazione.
  • Fermi, vincoli di spazio, utenze e interfacce della linea.

La risposta: definiamo se serve una riparazione o un progetto, quali dati mancano e quali prove fare. La proposta tecnica ed economica segue il rilievo del perimetro.

Domande frequenti

Risposte per produzione, ufficio tecnico e acquisti.

Devo sostituire tutta la macchina?

No, se le parti conservate sono tecnicamente idonee e compatibili con l'intervento. La diagnosi distingue struttura, trasporto e gruppi UV da aggiornare.

Un UV LED può sostituire sempre una lampada a scarica?

No. Occorrono compatibilità della formulazione, copertura della zona, esposizione sufficiente, raffreddamento e integrazione elettrica e di controllo. La prova sul prodotto guida la decisione.

Quanto fermeremo la produzione?

Dipende da rilievo, fabbricazione, accesso alla macchina, cablaggi e collaudo. Definiamo fasi e fermo previsto nella proposta dopo aver visto l'impianto.

Come viene validato il risultato?

Si concordano misure e criteri sul prodotto reale: sequenze, consensi e allarmi della macchina; comportamento termico e risultato del trattamento. I dati di un altro progetto non sostituiscono questo collaudo.

Fornite documentazione e assistenza?

La documentazione dell'intervento e le indicazioni per la manutenzione sono definite nella proposta; l'assistenza e la disponibilità dei ricambi dipendono dai componenti installati e dal perimetro concordato.

Primo contatto

Raccontaci che cosa limita oggi il tuo impianto UV.

Invia foto, targhe, descrizione del problema e risultato richiesto. Possiamo partire dai dati disponibili e indicare quali verifiche servono.
