Shutter rotativo pneumatico per lampade UV.
Un gruppo progettato e realizzato da Electro Tecnology per oscurare la lampada durante lo stand-by, con due attuatori rotativi pneumatici e comando dal quadro dell’impianto.
Gestire anche le pause del trattamento.
Il trattamento UV comprende fasi di lavoro e fasi di attesa. Per gestire queste condizioni Electro Tecnology ha progettato e costruito uno shutter rotativo pneumatico: il movimento dell’otturatore oscura la lampada quando il sistema passa in stand-by.
Nella configurazione descritta, lo stand-by prevede la lampada al 20% della potenza nominale. Oscuramento meccanico e riduzione della potenza sono due funzioni coordinate dal comando dell’impianto.

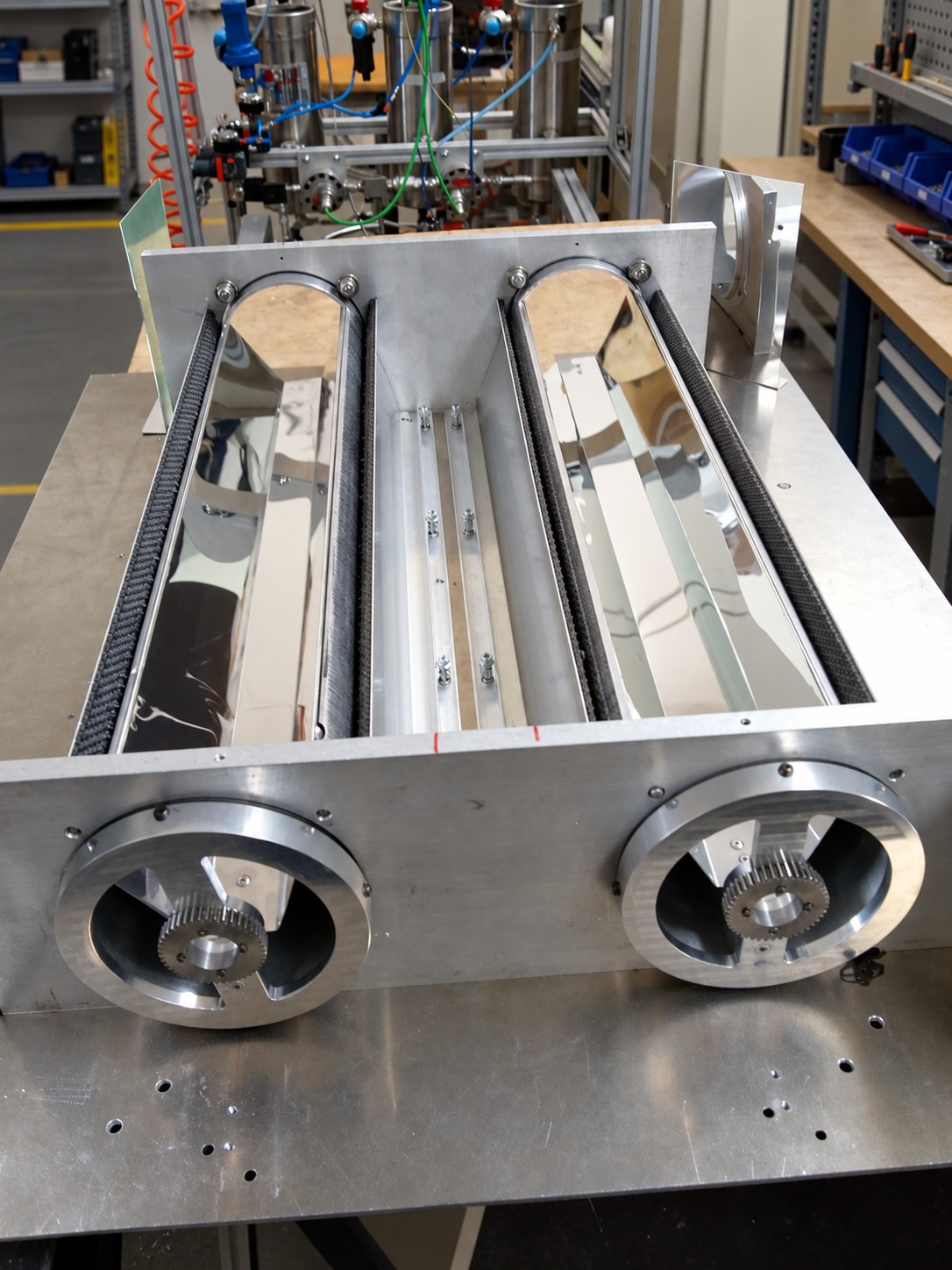

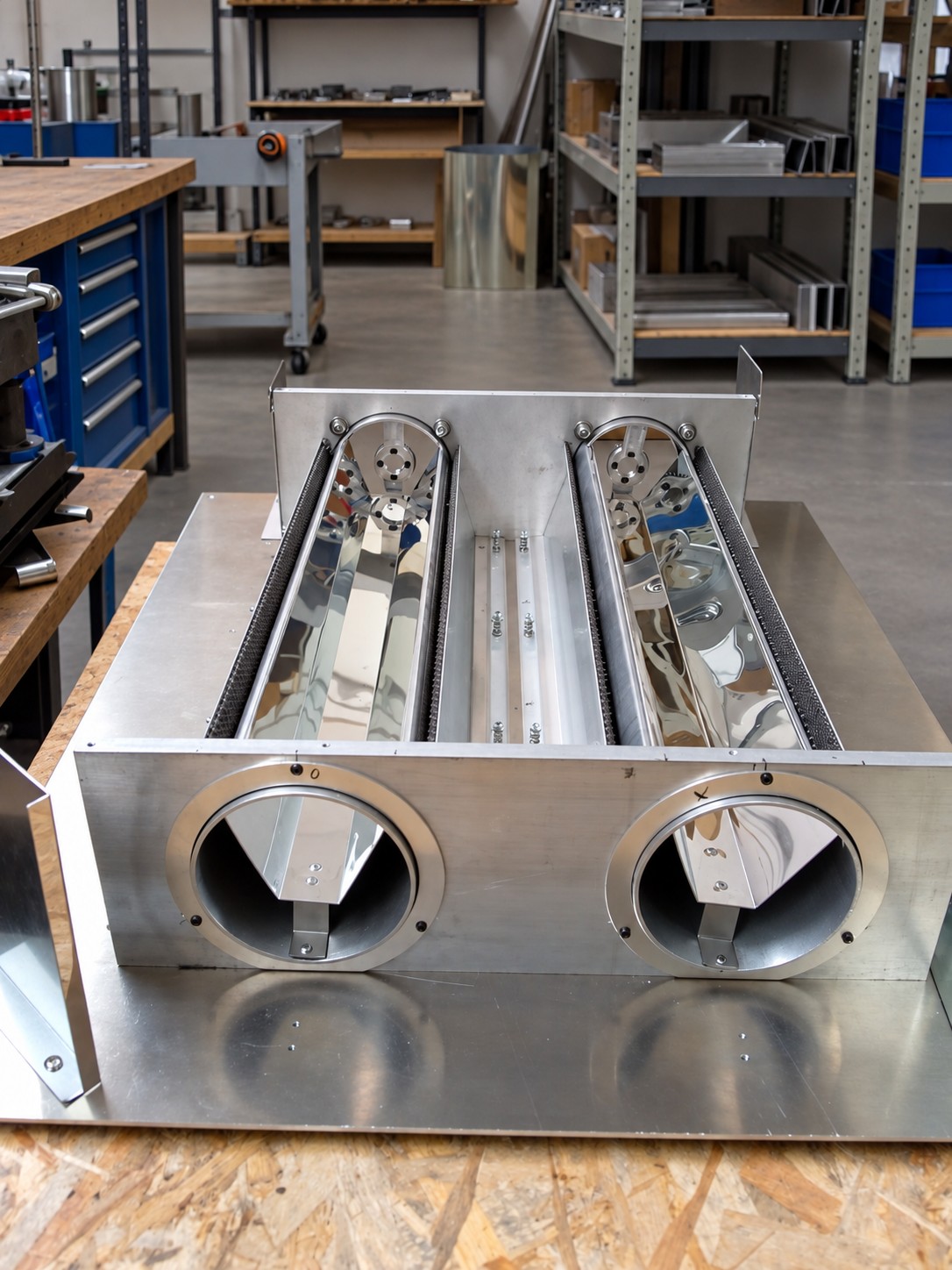

La costruzione del gruppo, le superfici riflettenti e il meccanismo sono visibili nelle fotografie. Il video mostra il movimento reale degli otturatori e permette di osservare il passaggio tra le posizioni.
Azionamento rotativo pneumatico.
Potenza nominale nello stand-by descritto.
Intervallo di arco lampada previsto.
Il movimento nasce dalla costruzione del gruppo.
Dall’elettrovalvola agli otturatori
Due attuatori rotativi pneumatici azionano il meccanismo. L’elettrovalvola che ne comanda il movimento è gestita dal quadro di comando: la funzione meccanica viene così inserita nella sequenza della macchina.

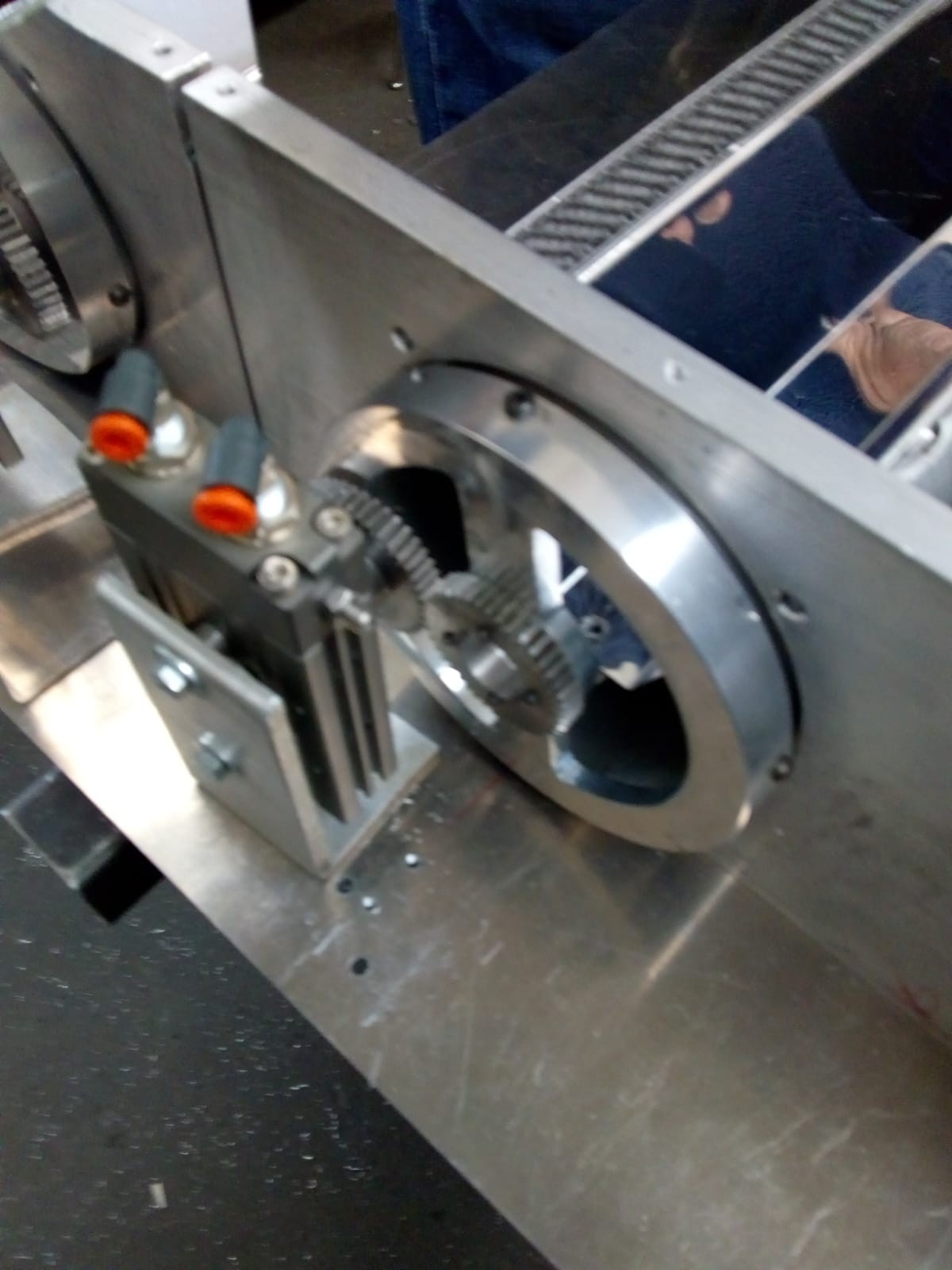

Le viste ravvicinate mostrano gli organi di trasmissione, i supporti e la relazione tra le parti rotanti e il corpo del gruppo. Sono dettagli centrali nella progettazione di un otturatore destinato a lavorare insieme alla sorgente UV.
Oscuramento durante lo stand-by
La funzione del gruppo è ottenere l’oscuramento della lampada nella fase di attesa. Il comando di stand-by associa la chiusura dello shutter alla riduzione della potenza al 20% del valore nominale.
L’otturatore riguarda la gestione del fascio durante il ciclo. La protezione complessiva della macchina richiede anche le schermature e i consensi previsti dal progetto dell’impianto.
Progettazione e realizzazione Electro Tecnology
Il gruppo è interamente di progettazione e realizzazione Electro Tecnology. La soluzione è prevista per lampade con lunghezze d’arco da 110 a 1.050 mm, con configurazione da definire in relazione al corpo lampada e alla macchina.
Per una nuova integrazione si valutano ingombri, spazio per il movimento, collegamenti pneumatici e sequenza dei comandi. Il componente viene quindi considerato insieme alle condizioni nelle quali dovrà operare.
Guarda il movimento degli otturatori.
Ripresa della prova meccanica: il video mostra la rotazione degli otturatori e il passaggio alla posizione chiusa.
Caratteristiche dello shutter rotativo.
| Elemento | Configurazione del progetto |
|---|---|
| Denominazione | Shutter rotativo pneumatico |
| Funzione | Oscuramento della lampada in stand-by |
| Azionamento | 2 attuatori rotativi pneumatici |
| Comando | Elettrovalvola gestita dal quadro di comando |
| Stand-by descritto | 20% della potenza nominale della lampada |
| Arco lampada previsto | Da 110 a 1.050 mm |
| Progettazione e realizzazione | Electro Tecnology |
Le fotografie documentano la costruzione del gruppo; il video documenta il movimento meccanico degli otturatori. La sequenza filmata non costituisce una misura radiometrica dell’oscuramento.
La competenza è nel coordinamento dei dettagli.
Meccanica e comando insieme
La progettazione comprende il gruppo rotante e il suo azionamento pneumatico, con comando dell’elettrovalvola dal quadro.
Una funzione precisa nel ciclo
Lo shutter viene utilizzato nella fase di stand-by, coordinando oscuramento e riduzione della potenza della lampada.
Costruzione visibile
Vista completa, particolari del meccanismo e video consentono di osservare la realizzazione e comprenderne il funzionamento.
Devi integrare un otturatore nel tuo sistema UV?
Partiamo da arco lampada, ingombri del gruppo, ciclo di lavoro e interfacce disponibili per valutare la configurazione.
Progetto e documentazione tecnica: Electro Tecnology. Fotografie della realizzazione, con rimozione dei riferimenti identificativi e conservazione dei dettagli tecnici.
